直流电能表

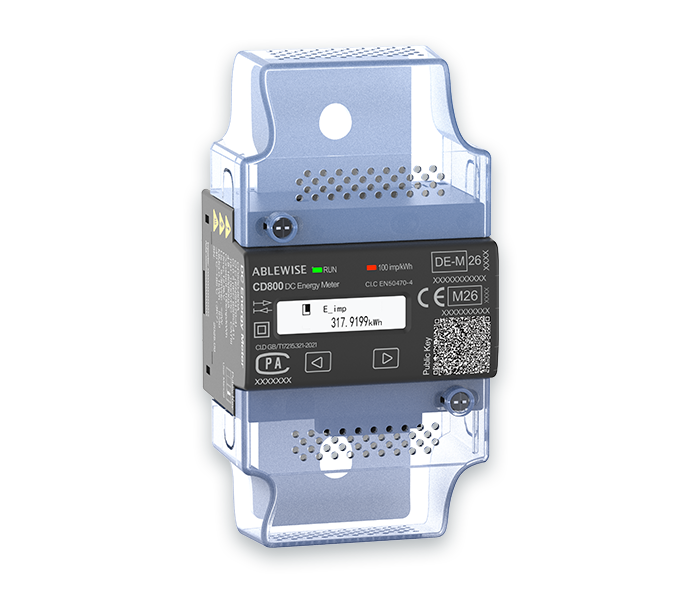

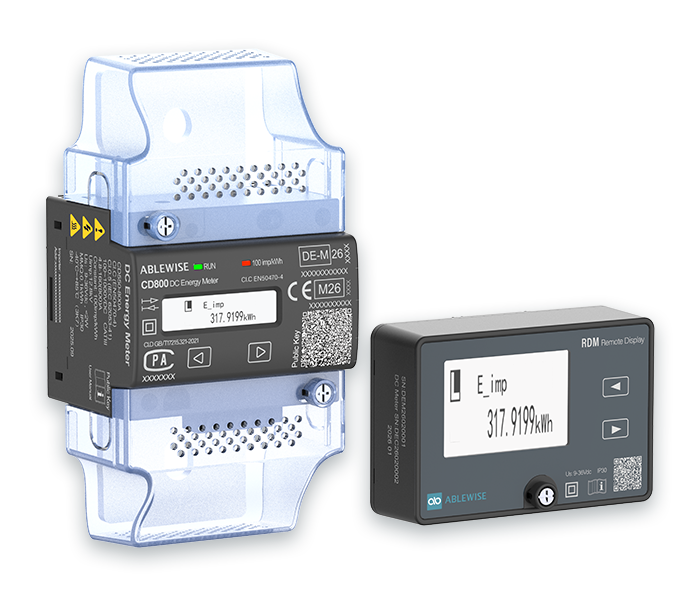

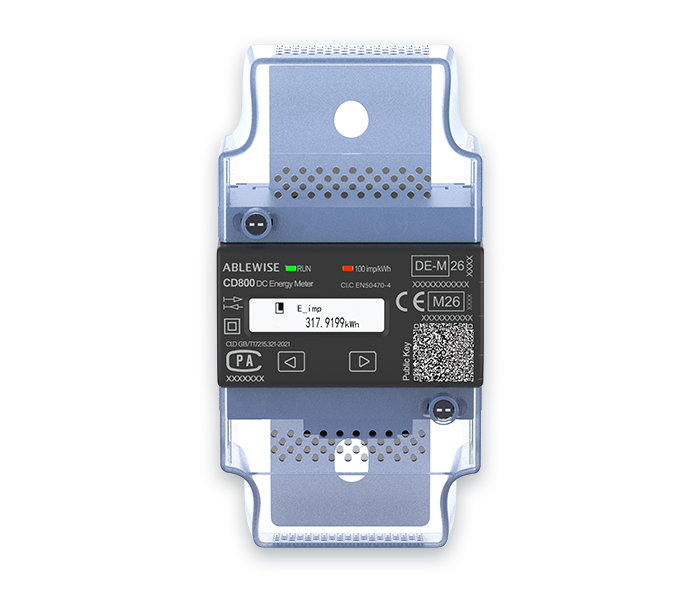

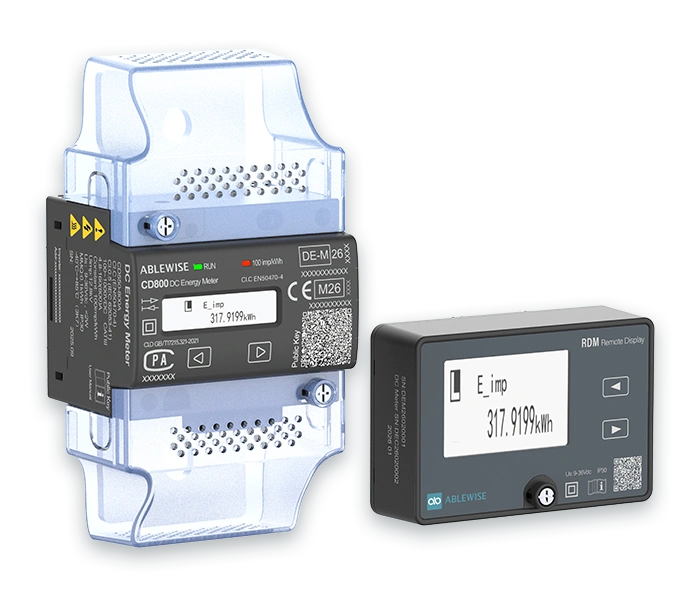

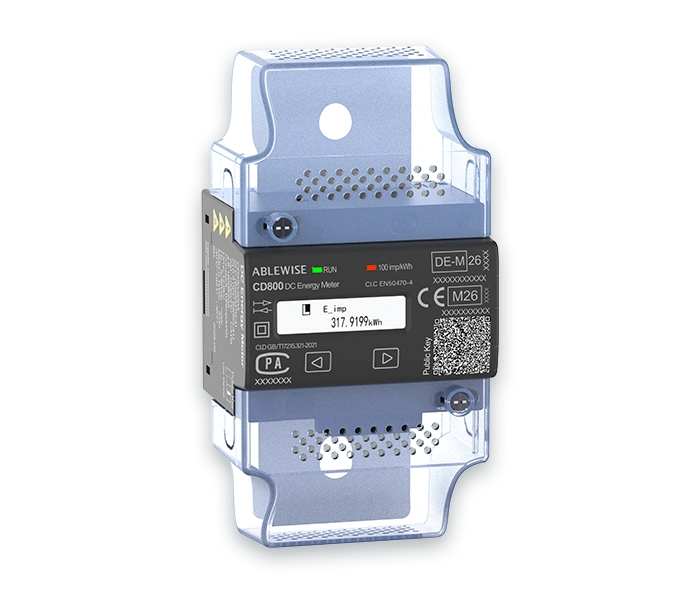

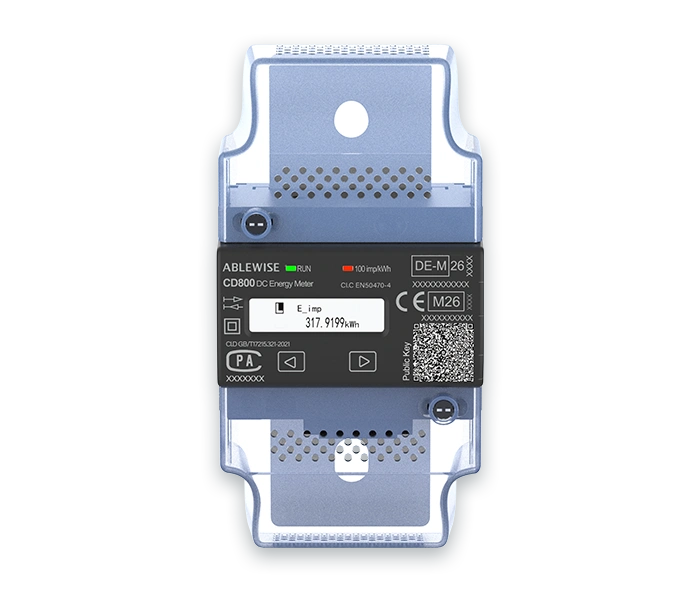

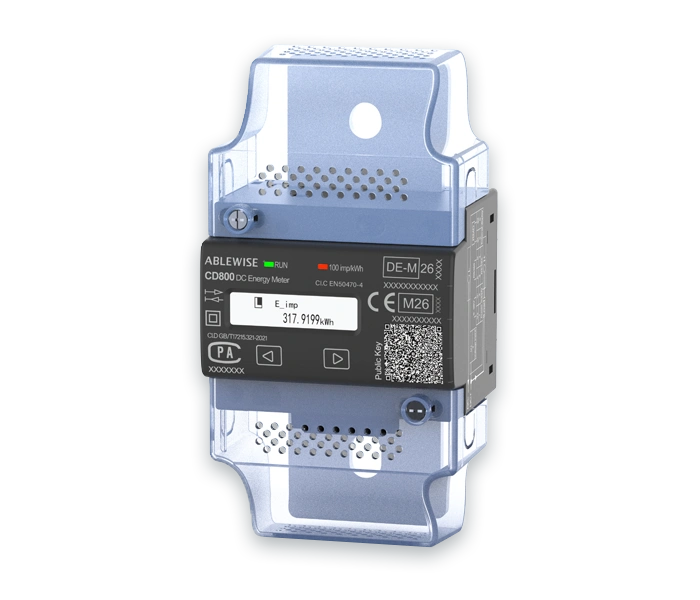

CD800

直接接入式直流电能表

一体化直流电能表，专为直流充电桩设计，宽电压大电流直入，支持充放电双向计量。

核心特点

直接接入100~1000 V DC, 800 A/650 A
行业领先的精度：（包含分流器）0.5级
双向电能计量（V2G）
MID、PTB认证

产品特点

结构紧凑、易安装

· 内置分流器，800 A/650A

· 尺寸：80 (宽) × 154.5 (高) × 60.5 (深) 毫米

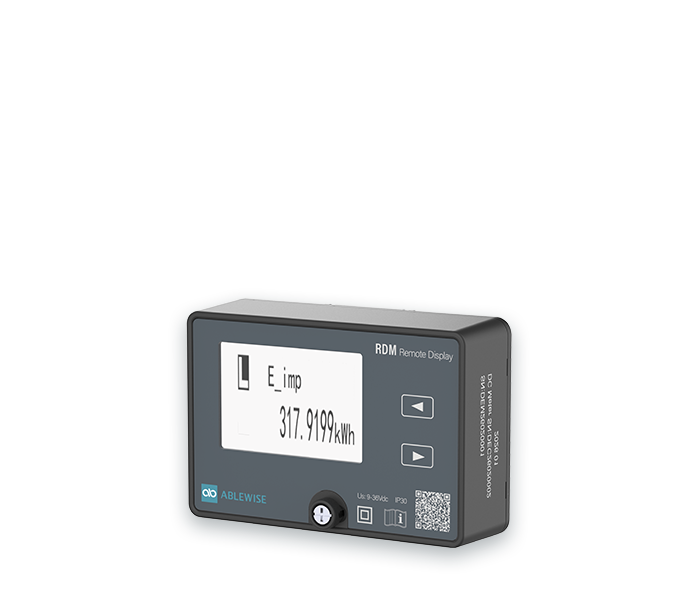

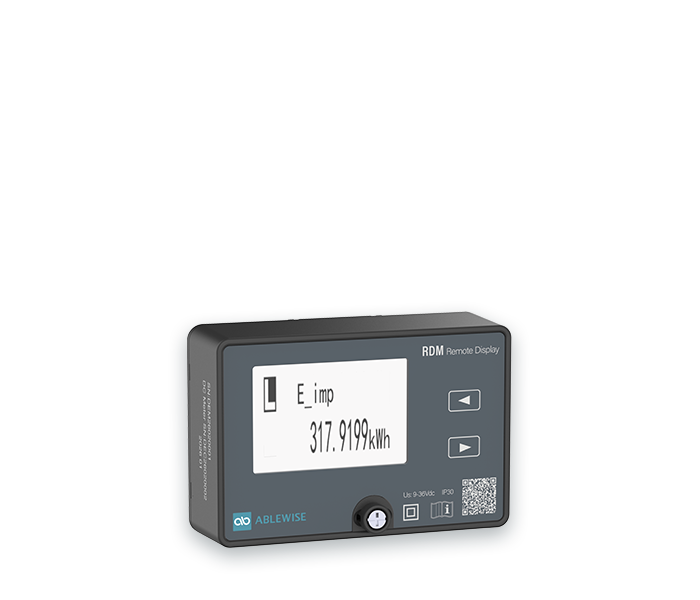

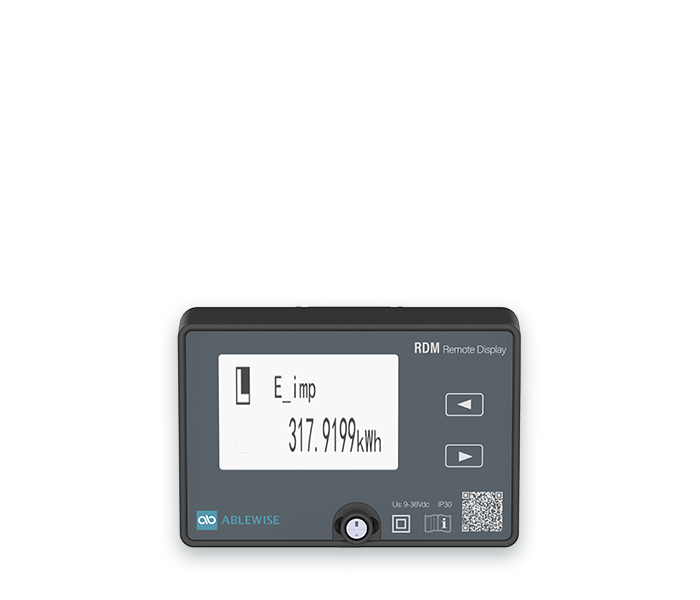

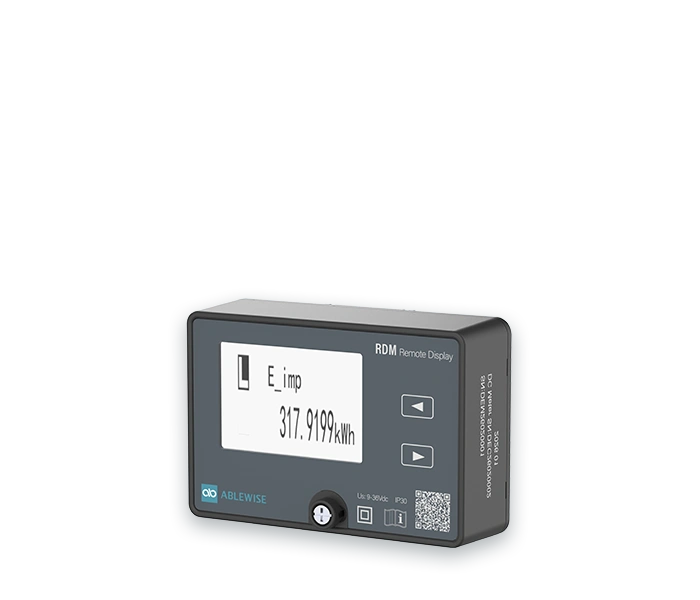

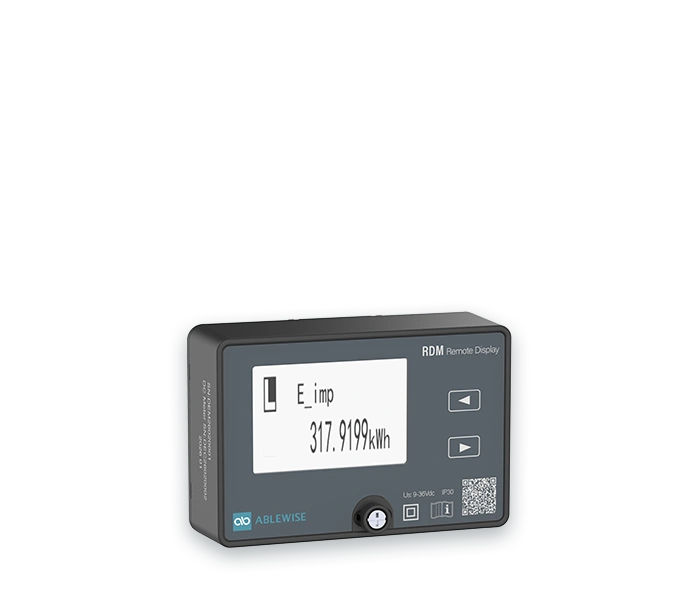

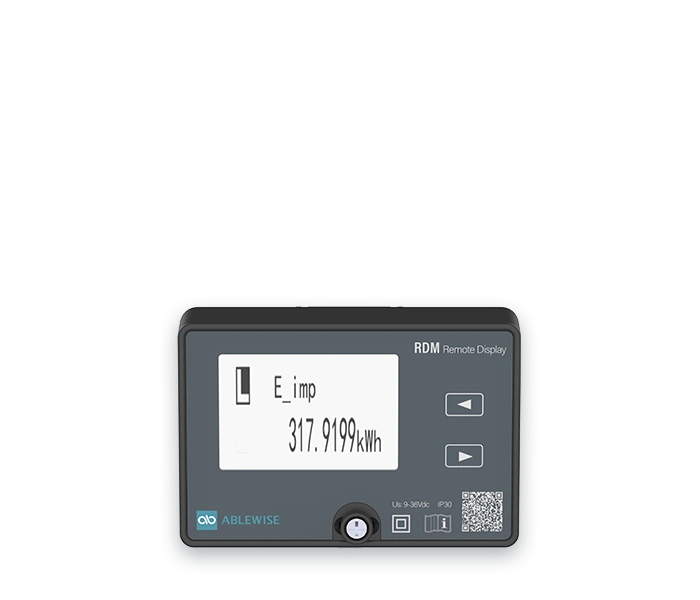

· 可选配远程显示模块

· 双向（充、放电）电能计量（V2G）

· 分时计费（TOU）：5种费率、12个季节、14个时段

· IEC 62053-41:2021 0.5级

· EN 50470-4:2023 C级

数据记录与日志

· 12个月的月度电能和分时电能记录

· 事件检测与记录：编程、校时和电能清零

· 1~15分钟间隔的充电负荷曲线

认证与合规性

· CE和MID：符合2014/32/EU指令

· 德国Eichrecht/PTB认证

· 法国校准法/LNE认证

数据格式 / 协议

· OCMF格式的带符号数据读数

· RS485 Modbus RTU

产品特点

功能	参量
计量回路数	1回路
实时量测量	电压，电流，功率
电能测量	双向实时电能、充电、放电电能
电能记录	记录上月、上上月电能记录12个月的电能及各费率电能记录最近5次的充电及放电电能及相关过程参量
分时电能	5费率，12个时段表，14个时段/表
负荷趋势记录	记录充电期间的正反向实时电能和TOU分时电能，记录时间间隔1~15分钟可设
事件记录	编程、校时、电能清零等事件及次数
电缆线损补偿	支持电缆线损补偿设置，0～100 mΩ可设
实时钟	高精度实时钟，掉电保持
秒时钟脉冲输出	1路LED秒脉冲输出
电能光脉冲输出	LED光脉冲电能输出
通信	1路RS485,Modbus-RTU,OCMF
本体显示屏	本体LCD显示，电能小数点可设定
外置显示屏	可选用外置显示屏，面板式安装
铅封	支持现场操作员铅封和厂家法制铅封
外形尺寸	80.0×154.5×60.5 mm mm(带端子盖);80.0×145.0×60.5 mm(不带端子盖)

应用领域

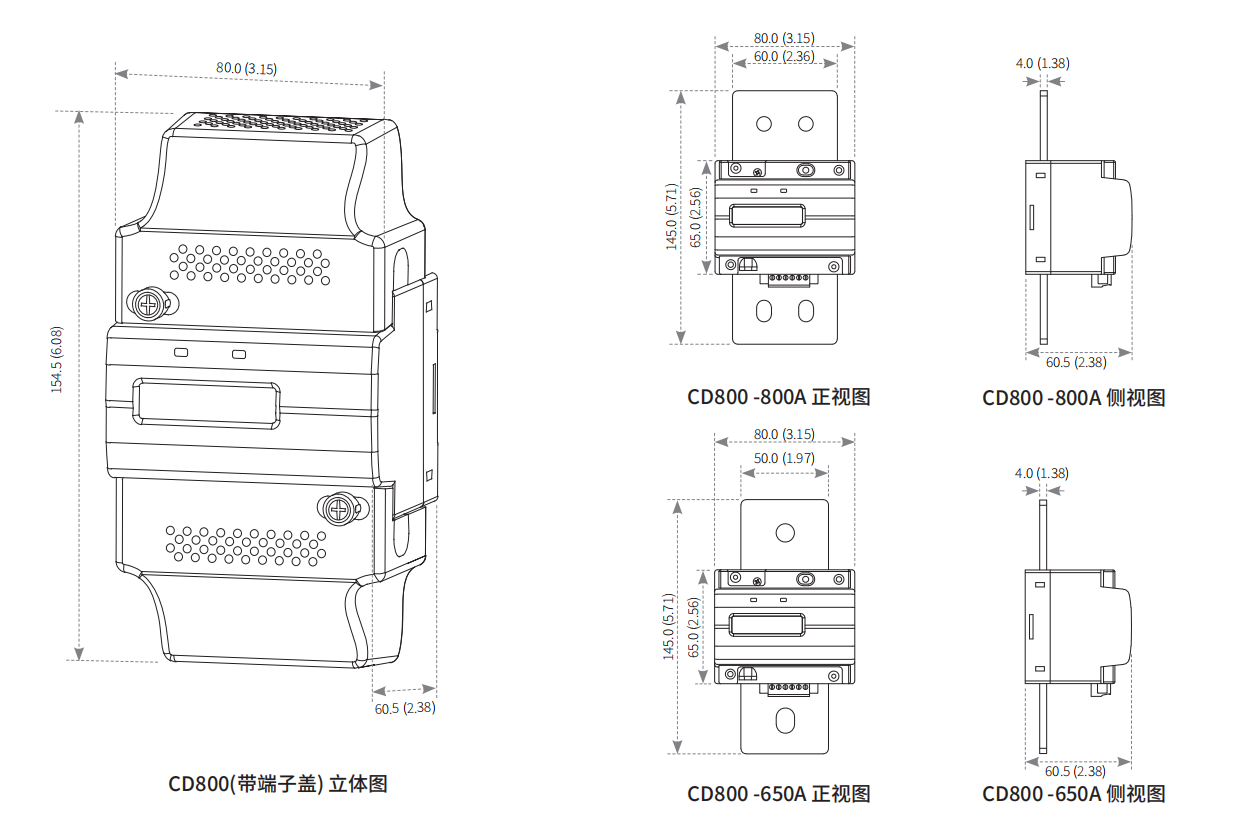

外观尺寸图

典型应用图
