| 参数名称 | 参数描述 | |
| 技术参数 | 额定输入电压 | 380V±20%、690V±10% |
| 频率 | 50Hz±5% | |
| 接线方式 | 三相三线/三相四线 | |
| 电路拓扑 | 多H桥级联 | |
| 谐波补偿范围 | 2~50次谐波 | |
| 谐波分阶次补偿 | 各阶次谐波补偿可分别设定 | |
| 谐波补偿效率 | 补偿效率可达97.5%以上 | |
| 无功功率补偿 | 可设定无功功率补偿，补偿范围-1~+1 | |
| 不平衡补偿 | 可设定不平衡补偿深度0~100%(三相三线产品) | |
| 全响应时间 | <10ms | |
| 快速响应时间 | <100μs | |
| 系统功耗 | ≤2.5% | |
| 等效开关频率 | 80kHz | |
| 单机最大容量 | 150A | |
| 监控语言 | 中英双语 | |
| 通讯方式 | 标准RS485采用Modbus通讯协议 | |
| 机箱防护等级 | IP20(标准品) | |
| 冷却方式 | 智能风冷 | |
| 噪声指标 | <60dB | |
| 环境要求指标 | 设备存储温度 | -20℃~+70℃ |
| 设备工作温度 | -10℃~+50℃ | |
| 相对湿度 | ≤95%,无凝霜 | |
| 安装海拔高度 | 1000m,额定容量 | |

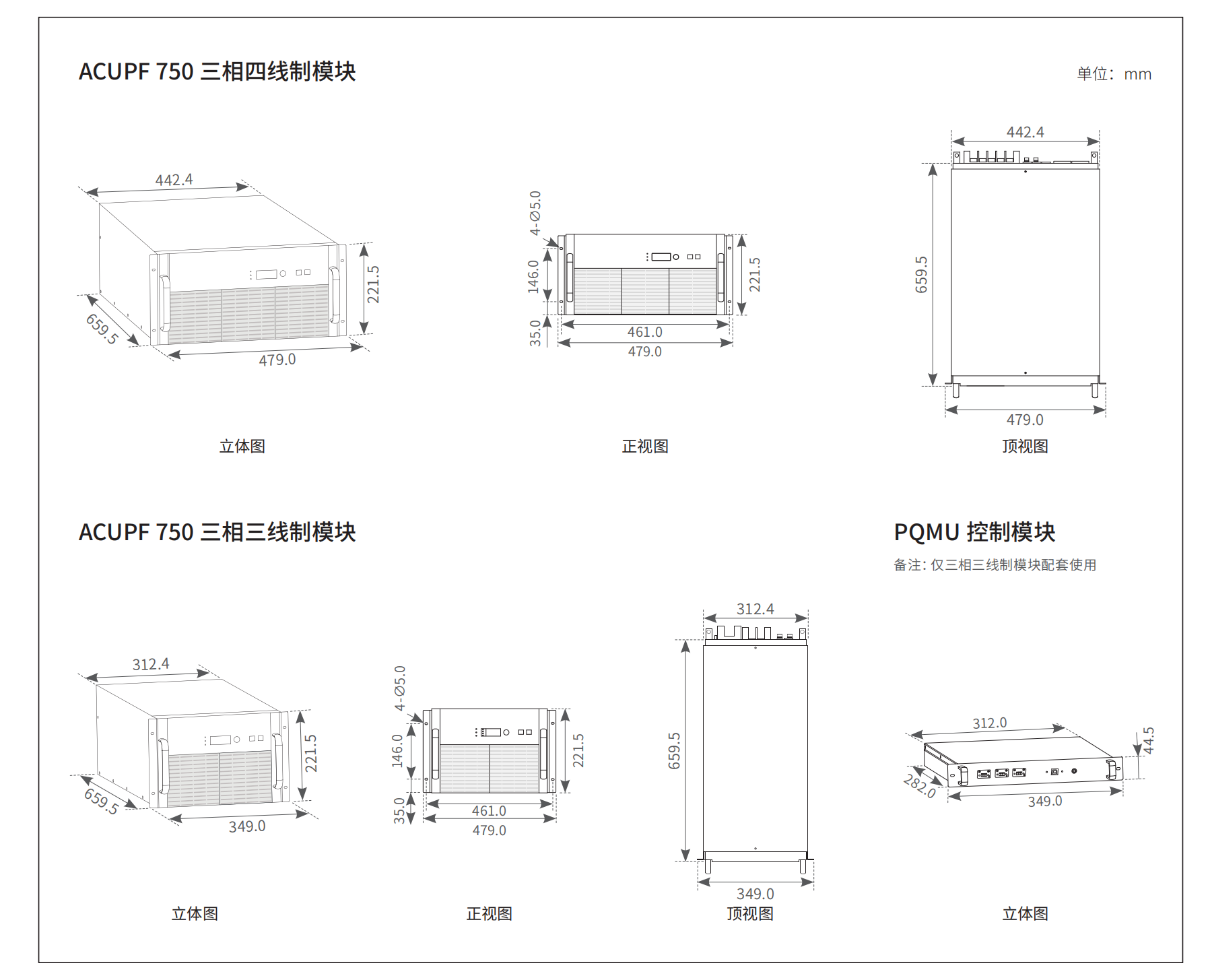

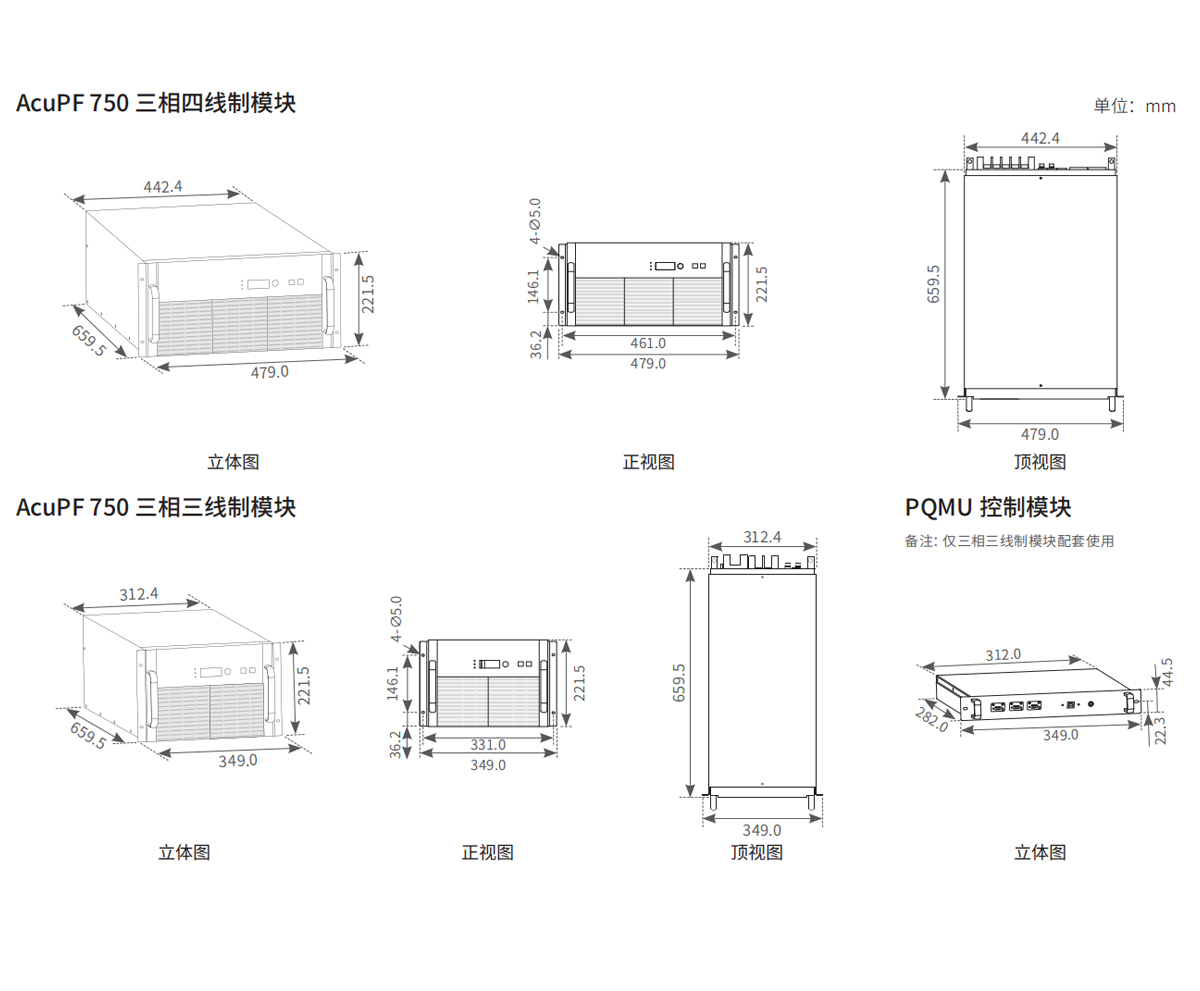

| 机械特性 | 尺寸(宽×深×高) | 三相四线：442×660×222mm;三相三线：312×660×222mm(×3) |
| 净重 | 三相四线：55kg;三相三线：40kg(×3) | |
| 遵循标准 | JG/T417-2013、JB/T11067-2011 | |
| 选型类别 | 订货代码 | 说明 |
|---|---|---|
| 滤波器型号 | A | 有电流信号检测 |
| B | 无电流信号检测 | |
| 空白 | 无选型（机柜式） | |
| 额定电流 | 150/300/450/600 | 400V, 3P4：150A、300A、450A、600A |
| 250/500 | 400V, 3P3：250A、500A | |
| 250/500 | 690V, 3P3：250A、500A | |
| 电压等级 | 400 | 400V 系统 |
| 690 | 690V 系统 | |
| 接线方式 | 3W | 三相三线 |
| 4W | 三相四线 | |
| 结构形式 | C1 | 抽屉式模块 |
| C2 | 抽屉式机柜 |
| 订货型号 | 描述 | PN |
|---|---|---|
| AcuPF750A-150-400-4W-C1 | 150A，3P4，有电流信号检测 | 072000001 |
| AcuPF750B-150-400-4W-C1 | 150A，3P4，无电流信号检测 | 072000002 |
| AcuPF750-250-400-3W-C1 | 250A，3P3 | 072000003 |
| AcuPF750-250-690-3W-C1 | 250A，3P3，690Vac电压 | 072000004 |
