■ 本产品适用于 0.4KV 三相系统中，用户可将本产品安装在无功补偿电容柜内或其他适当位置。
■ 安装场所应无剧烈机械振动，且周围无易燃易爆等危险品，无足以损坏绝缘及腐蚀金属的气体，无导电尘埃， 无雨雪侵蚀。
| 选型类别 | 订货代码 | 说明 |
|---|---|---|

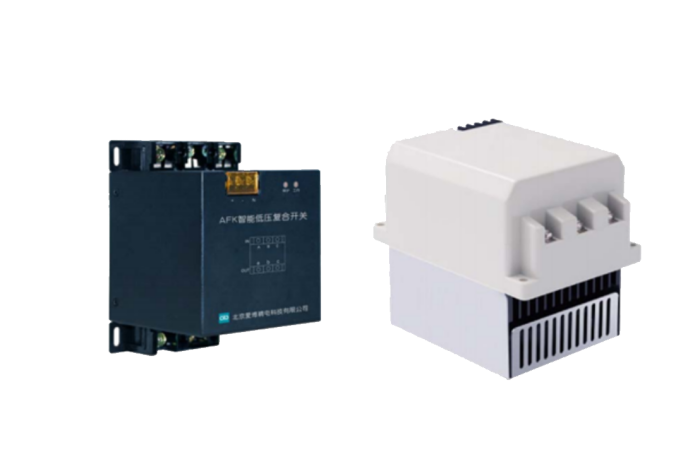

| 型号标识 | AFK | AFK型复合开关 |
| 补偿形式及额定电压 | Y220 | 分补220V |
| △380 | 共补380V | |
| 匹配容量 | 15/25/30 (分补) | 分补，分别代表15kvar、25kvar、30kvar |
| 20/30/40/50 (共补) | 共补，分别代表20kvar、35kvar、40kvar、50kvar |
| 选型类别 | 订货代码 | 说明 |
|---|---|---|
| 型号标识 | ATSC | ATSC型晶体管投切开关 |
| 补偿形式及额定电压 | 2 | 共补 |
| 3 | 分补 | |
| 匹配容量 | 30/60 (分补) | 分补，分别代表30kvar、60kvar |
| 30/40/50/60 (共补) | 共补，分别代表30kvar、40kvar、50kvar、60kvar |
| 订货型号 | 描述 | 图号 |
|---|---|---|

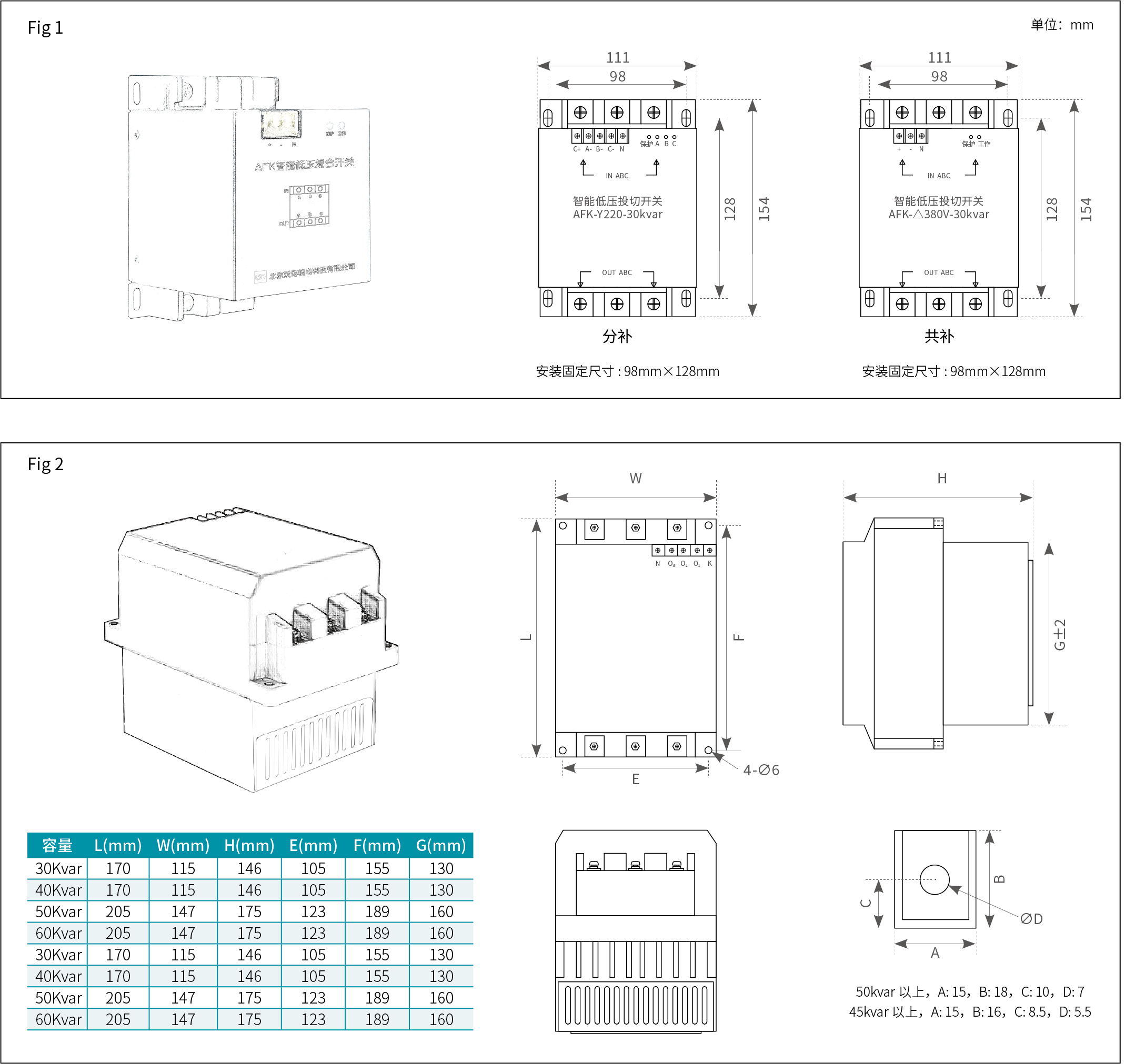

| AFK-Y220-15kvar | 复合开关，三相分补，15kvar开关，220Vac | Fig 1 |
| AFK-Y220-25kvar | 复合开关，三相分补，25kvar开关，220Vac | Fig 1 |
| AFK-Y220-30kvar | 复合开关，三相分补，30kvar开关，220Vac | Fig 1 |
| AFK-△380V-20kvar | 复合开关，三相共补，20kvar开关，380Vac | Fig 1 |
| AFK-△380V-30kvar | 复合开关，三相共补，30kvar开关，380Vac | Fig 1 |
| AFK-△380V-40kvar | 复合开关，三相共补，40kvar开关，380Vac | Fig 1 |
| AFK-△380V-50kvar | 复合开关，三相共补，50kvar开关，380Vac | Fig 1 |
| 订货型号 | 描述 | 图号 |
|---|---|---|
| ATSC-3-30 | 晶闸管投切开关，分补三相控制，30kvar | Fig 2 |
| ATSC-3-60 | 晶闸管投切开关，分补三相控制，60kvar | Fig 2 |
| ATSC-2-30 | 晶闸管投切开关，共补两相控制，30kvar | Fig 2 |
| ATSC-2-40 | 晶闸管投切开关，共补两相控制，40kvar | Fig 2 |
| ATSC-2-50 | 晶闸管投切开关，共补两相控制，50kvar | Fig 2 |
| ATSC-2-60 | 晶闸管投切开关，共补两相控制，60kvar | Fig 2 |
