电力监控仪表

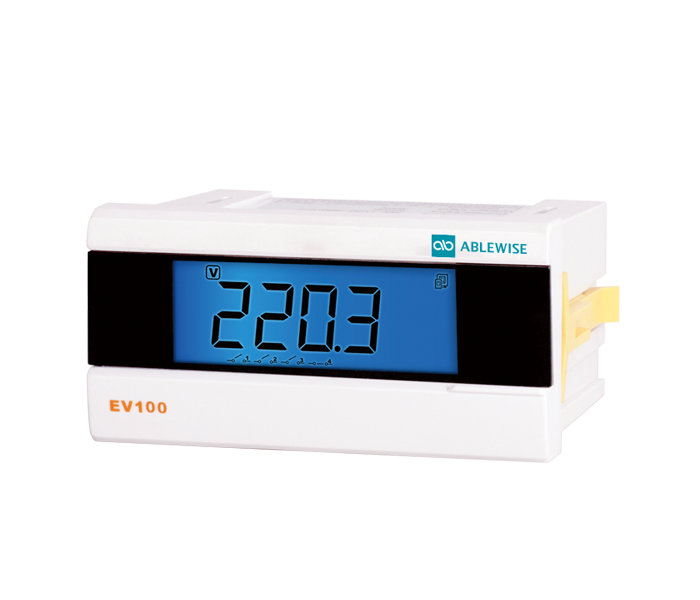

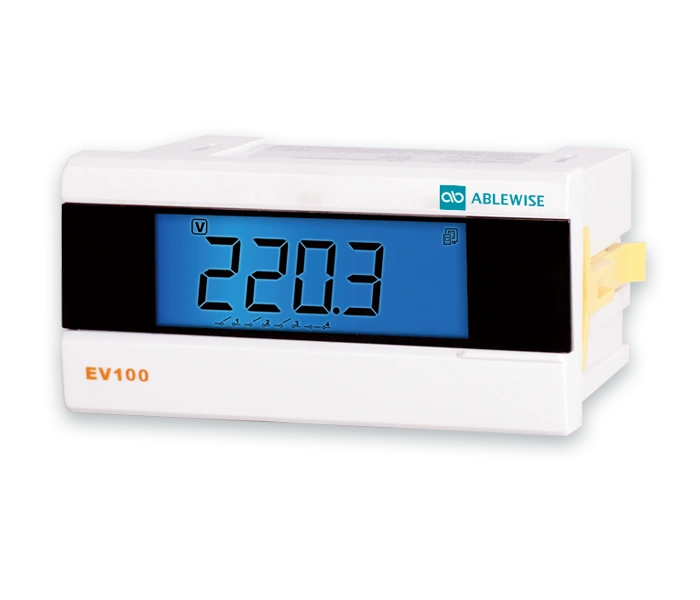

EV100

单相多功能电力仪表

96×48mm 小巧单相仪表，适配抽屉柜，多用于工业、园区单相配电监测。

全参数真有效值测量，部分型号达计量级精度。
集成 4 路 DI、2 路 RO、1 路 AO，接口丰富，拓展能力强。
标配 RS485+Modbus-RTU，无缝对接组态、工控平台。
接线简易，参数断电不丢失，适配多种安装场景。

产品特点

直接测量多种电力参数

模拟量变送输出，多参数越限报警

可直接从电流、电压互感器接入，可任意设定 PT/CT 变比

计量级电能测量功能（EV190）

计量级电能测量功能（EV190）

掉电后，设定之参数不会丢失

LCD 显示，显示形象直观

可通讯接入 SCADA，PLC 系统中

可与业界组态软件通讯（Intouch，Fix，Citec，组态王，力控，太力等）

外形尺寸 96×48×71mm，可用于抽屉柜

方便安装，接线简单，工程量小

功能参数

功能	参数		EV190
实时测量值	电压	V	●
	电流	I	●
	有功功率	P	●
	无功功率	Q	●
	视在功率	S	●
	功率因数	PF	●
	频率	Hz	●
电能	有功电能	Ep	●
I/O选项	数字量输入	4DI	◎
	继电器输出/越限报警输出	2RO	◎
	模拟量输出	1AO	◎
通信	RS485接口， Modbus®-RTU协议		●
显示方式	高清晰液晶(LCD)显示		●
外形尺寸	96×48×71mm(开口尺寸：91×44mm)
●固有功能；◎选配功能；空白无此功能

应用领域

钢铁冶金

智慧园区

典型接线图

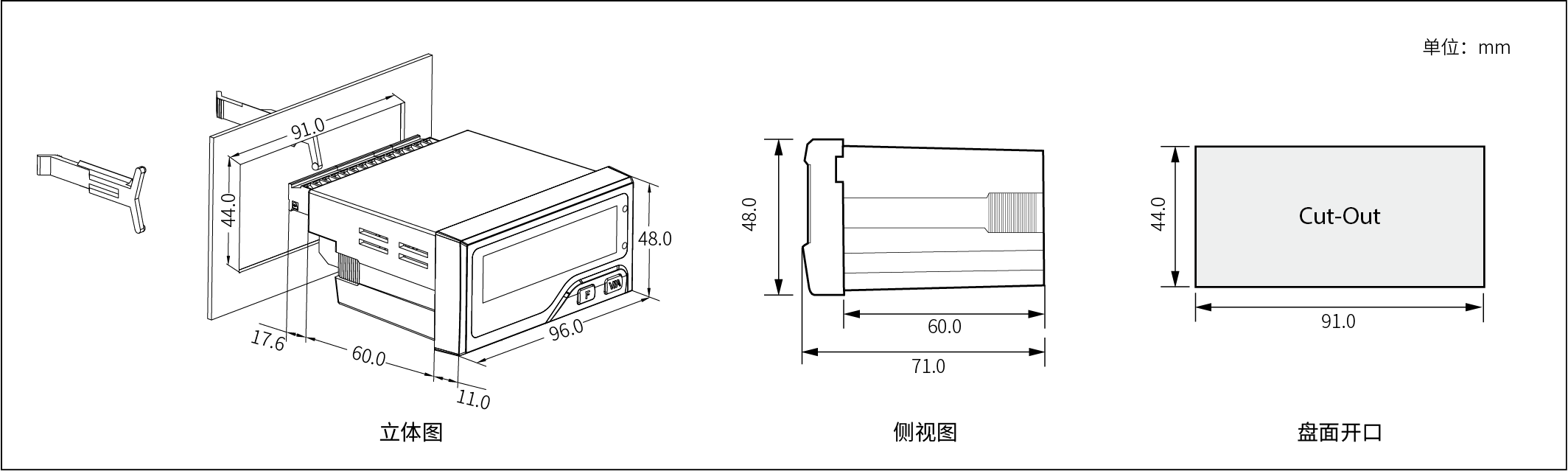

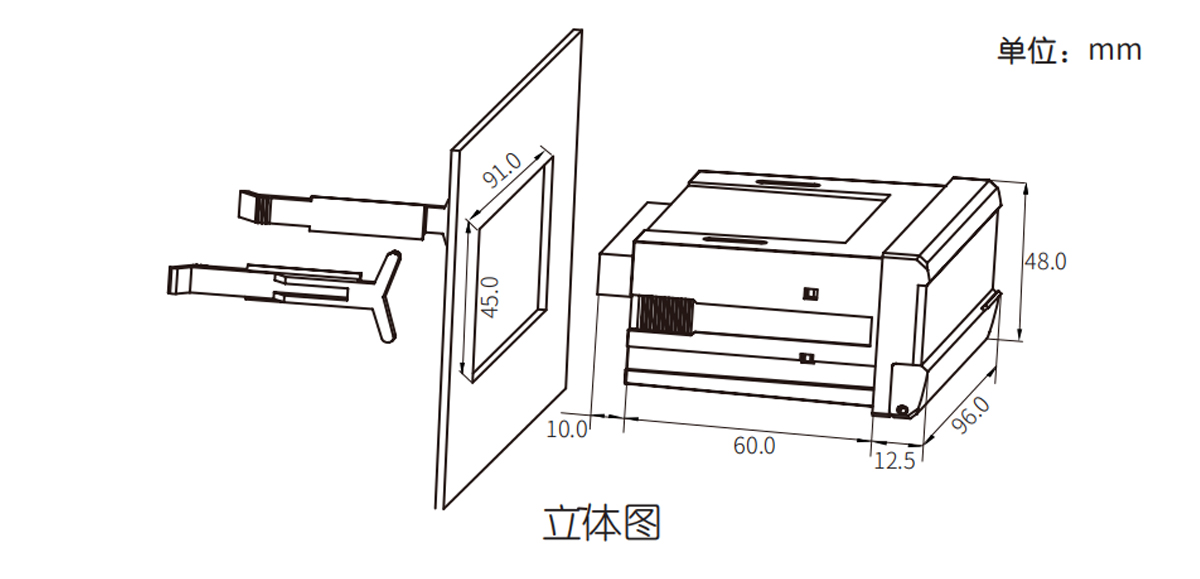

外形及开口尺寸

EV190 订货选型信息

选型类别	订货代码	说明
型号选项	EV190	基础型号
电流选项	5A	额定电流输入为5Aac档
电流选项	1A	额定电流输入为1Aac档
I/O选项	X3	4DI+2RO+1AO
通信选项	Modbus	R485接口，Modbus®-RTU协议

订货示例：EV190 - 5A - X3 (4DI+2RO+1AO) - Modbus
注：产品电源电压范围100~240Vac，50/60Hz；100~300Vdc。

资料下载

产品手册

EV100 单相多功能电力仪表用户手册

产品安装指南

EV100 单相多功能电力仪表安装指南

产品折页

EV100 单相多功能电力仪表产品折页

产品2D图

EV100单相多功能电力仪表-2D 图纸

产品3D图

EV100单相多功能电力仪表-3D 图纸
