| 参数名称 | 参数描述 | |
| 技术参数 | 额定输入电压 | 380V±20%、690V±10% |
| 频率 | 50Hz±5% | |
| 接线方式 | 三相三线、三相四线 | |
| 电路拓扑 | 多H桥级联 | |
| 无功补偿能力 | 动态100%输出，容量范围内PF值大于0.98 | |
| 无功补偿类型 | 感性、容性、负序不平衡、基波零序不 平衡 |
|
| 补偿效率 | 补偿效率可达98%以上 | |
| 全响应时间 | <10ms | |
| 快速响应时间 | <100μs | |
| 输出电流限定 | 自动限定输出电流在滤波器额定容量内 | |
| 保护功能 | 过欠压/过温/过载/H桥故障/预充故障等 | |
| 系统功耗 | ≤2% | |
| 等效开关频率 | 80kHz | |
| 单机最大容量 | 100kVar | |
| 监控语言 | 中英双语 | |
| 通讯方式 | 标准RS485采用Modbus通讯协议 | |
| 机箱防护等级 | IP20(标准品) | |
| 冷却方式 | 智能风冷 | |
| 噪声指标 | <60dB | |
| 环境要求指标 | 设备存储温度 | -20℃~+70℃ |
| 设备工作温度 | -10℃~+50℃ | |
| 相对湿度 | ≤95%,无凝霜 | |
| 安装海拔高度 | 1000m,额定容量 | |

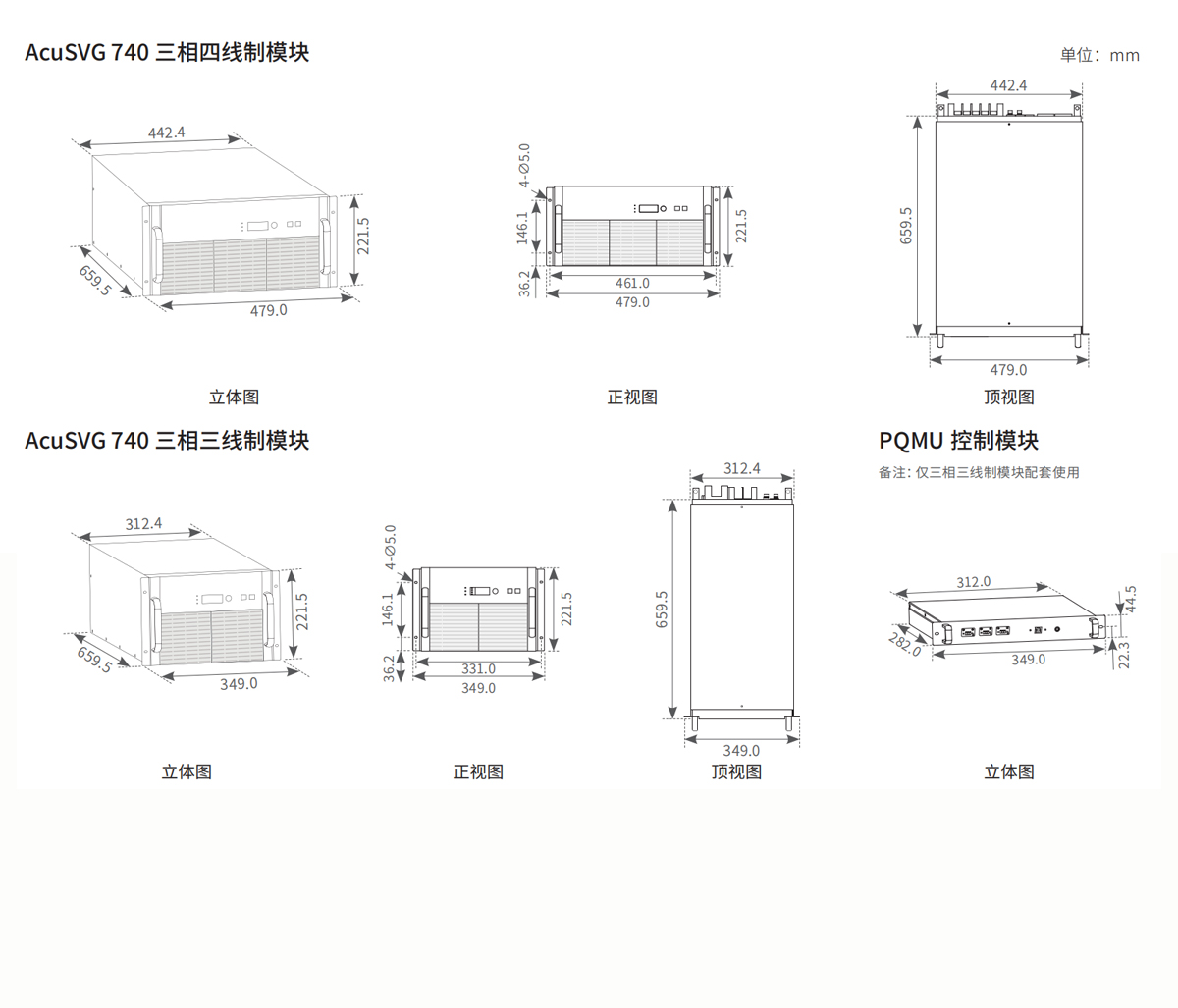

| 机械特性 | 尺寸 (宽×深×高) |
三相四线：442×660×222mm 三相三线：312×660×222mm(×3) |
| 净重 | 三相四线：55kg;三相三线：40kg(×3) | |
| 遵循标准 | DL/T 1216-2019、NB/T 42057-2023 | |
| 选型类别 | 订货代码 | 说明 |
|---|---|---|
| 系统容量 | 100 / 200 / 300 / 400 | 400V, 3P4：100:100kvar；200:200kvar；300:300kvar；400:400kvar |
| 175 / 450 | 400V, 3P3：175:175kvar；450:450kvar | |
| 300 / 600 | 690V, 3P3：300:300kvar；600:600kvar | |
| 电压等级 | 400 | 400V系统 |
| 690 | 690V系统 | |
| 接线方式 | 3W | 三相三线 |
| 4W | 三相四线 | |
| 结构形式 | C1 | 抽屉式模块 |
| C2 | 抽屉式机柜 |
| 订货型号 | 描述 | PN |
|---|---|---|
| AcuSVG 740-100-400-4W-C1 | 100kvar，3P4，抽屉式 | 072010001 |
| AcuSVG 740-175-400-3W-C1 | 175kvar，3P3，抽屉式 | 072010002 |
| AcuSVG 740-300-690-3W-C1 | 300kvar，3P3，690V电压 | 072010003 |
