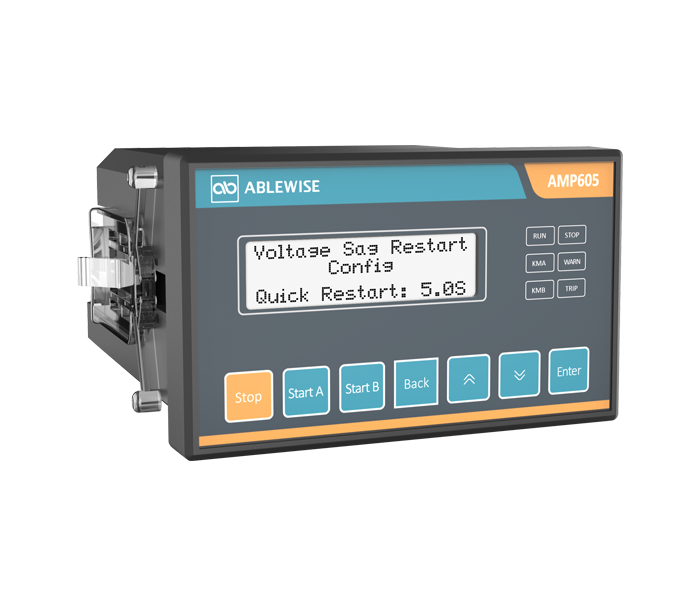

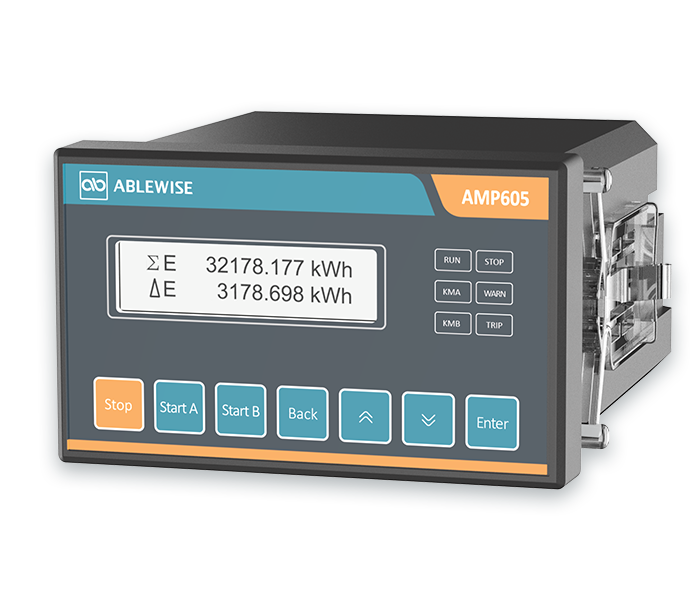

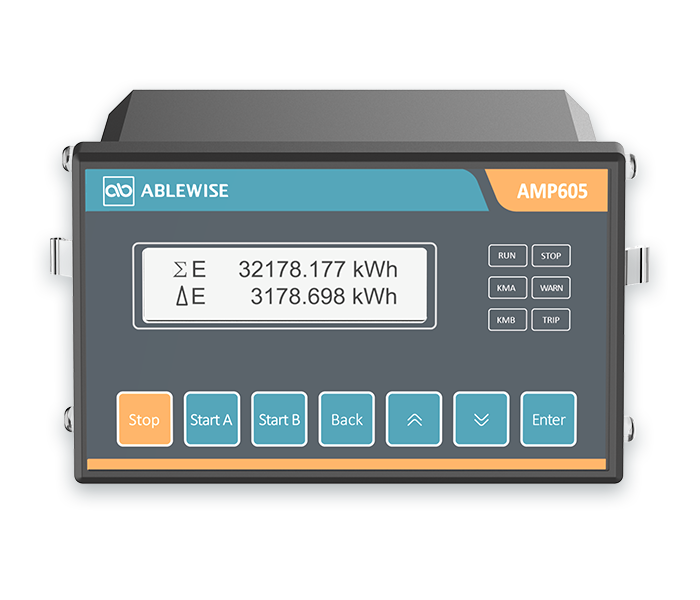

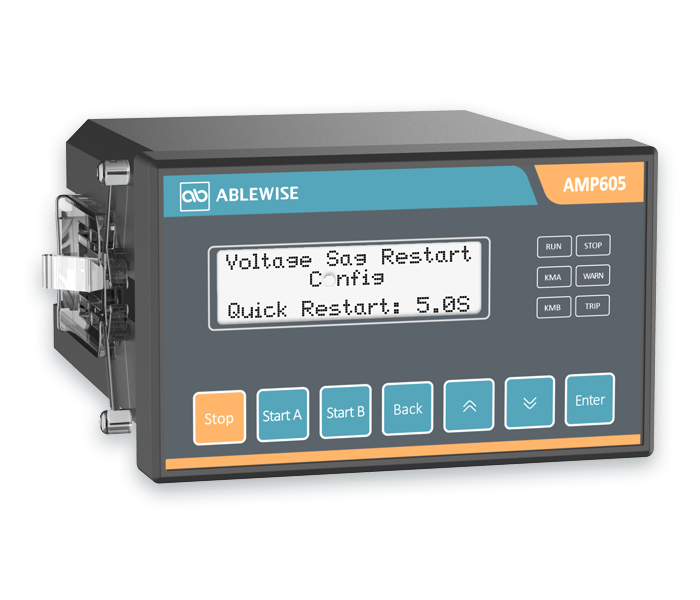

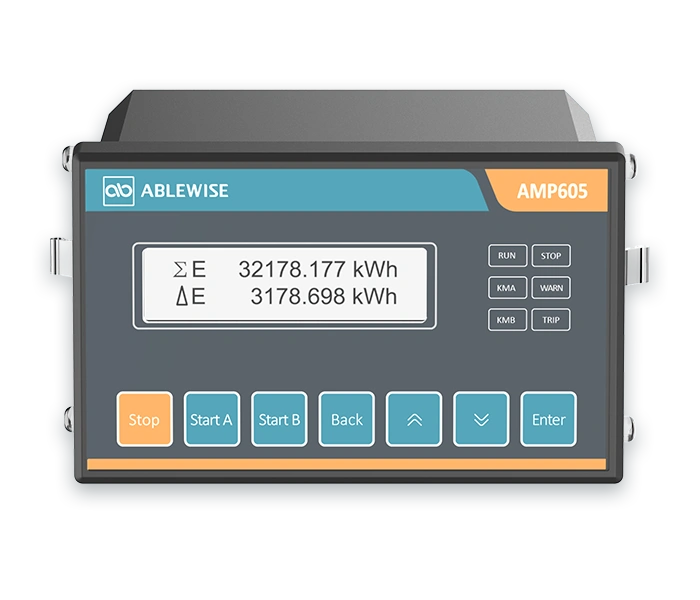

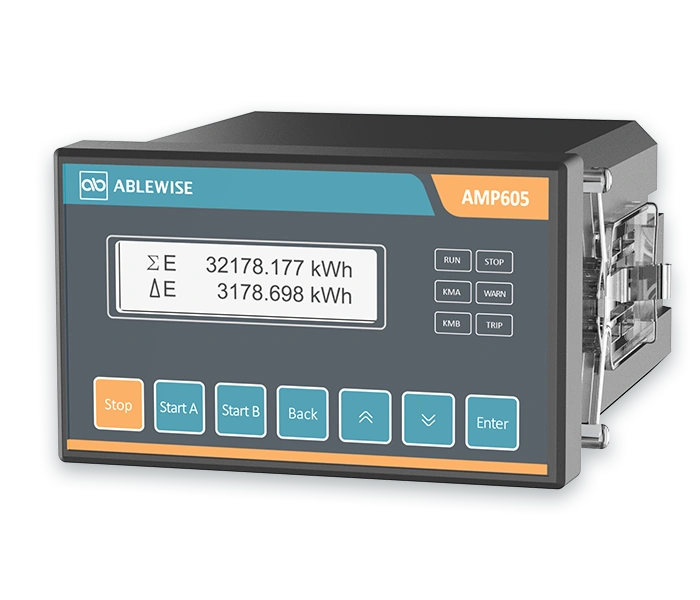

Name: 智能型电动机保护控制器
Brand: 爱博精电
SKU: AMP605

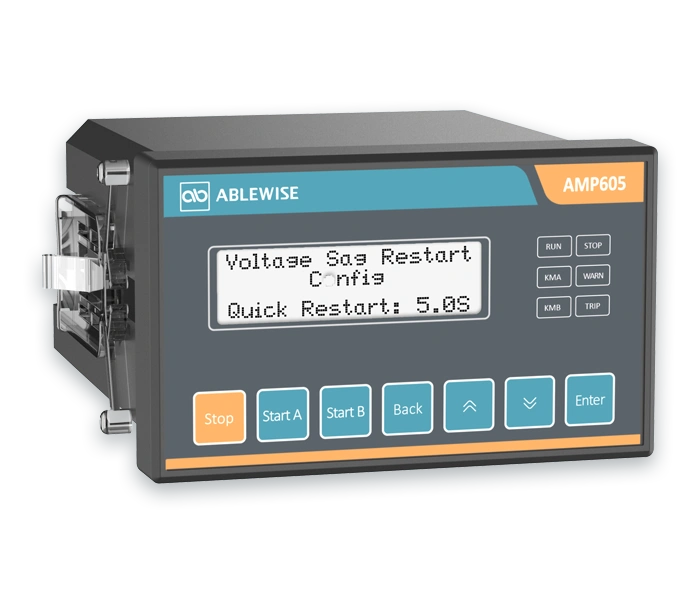

AMP605

智能型电动机保护控制器

新一代电机保护控制器，集成多类保护功能，抗晃电，适配多种电机启动方式。

集成18种电机保护功能，本地参数可灵活配置。
优秀抗晃电设计，搭配快速响应能力，保障电机稳定运行。
兼容多种电机启动方式，适配不同工况的低压电机。
完整事件记录功能，故障溯源、设备运维更高效。
体积小巧，开孔标准，适配低压电机控制柜。

功能参数

功能	参量	AMP605	AMP605-A
保护功能	过载反时限保护	●	●
	三相电流不平衡保护	●	●
	欠载保护	●	●
	单相接地保护	●	●
	短路保护	●	●
	电流断相保护	●	●
	时间保护	●	●
	外部故障保护	●	●
	起动超时保护	●	●
	过压保护	●	●
	欠压保护	●	●
	欠有功功率保护	●	●
	电流相序保护	●	●
	堵转保护	●	●
	阻塞保护	●	●
	接触器分断能力保护	●	●
	起动闭锁保护	●	●
	剩余电流保护(需选配剩余电流互感器)	●	●
运转控制功能	直接启动	●	●
	保护启动	●	●
	双向(可逆)起动	●	●
	Y-△启动	●	●
	抗晃电再启动		●
维护管理功能	上位机参数设置，功能显示	●	●
维护管理功能	故障跳闸记录	●	●
I0选项	6路DI点	●	●
	AO		●
	RO(三路常开，一路常闭)	●	●
通讯	Modbus-RTU
显示方式	LCD液晶显示
安装方式	面板式安装
外形尺寸	63×103×110.7mm 开口尺寸为：99×57(±0.3)mm
● 固有功能；空白无此功能

订货说明

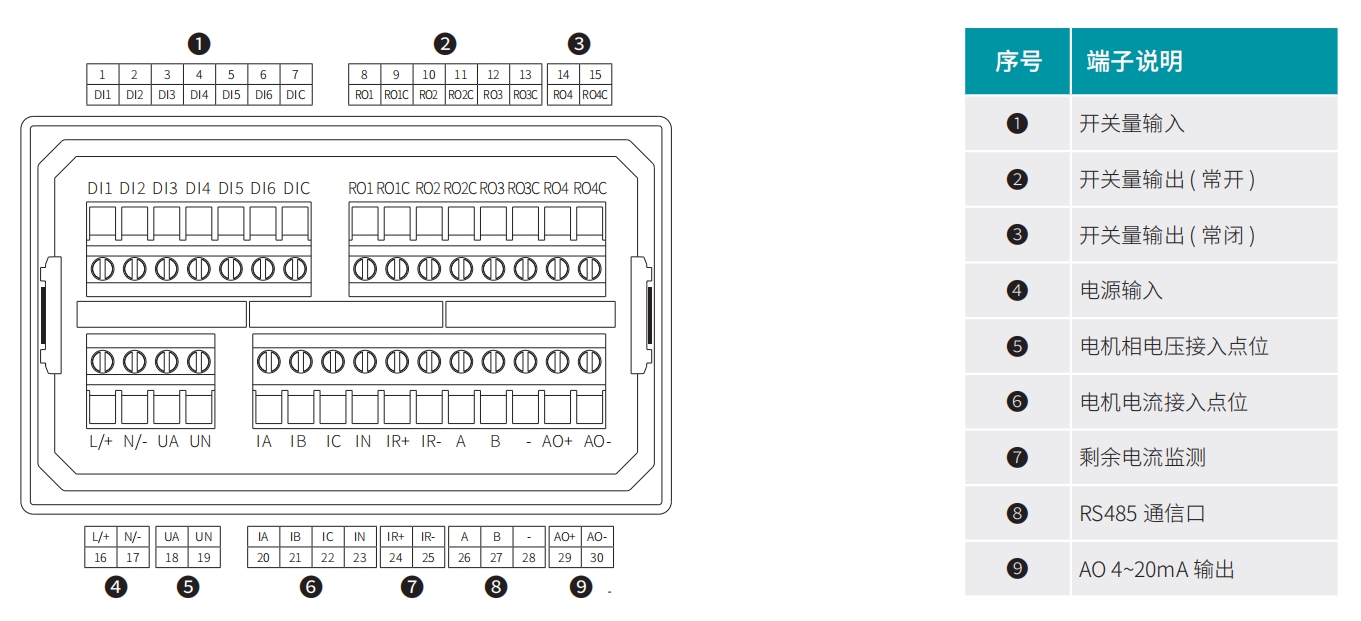

接线端子图

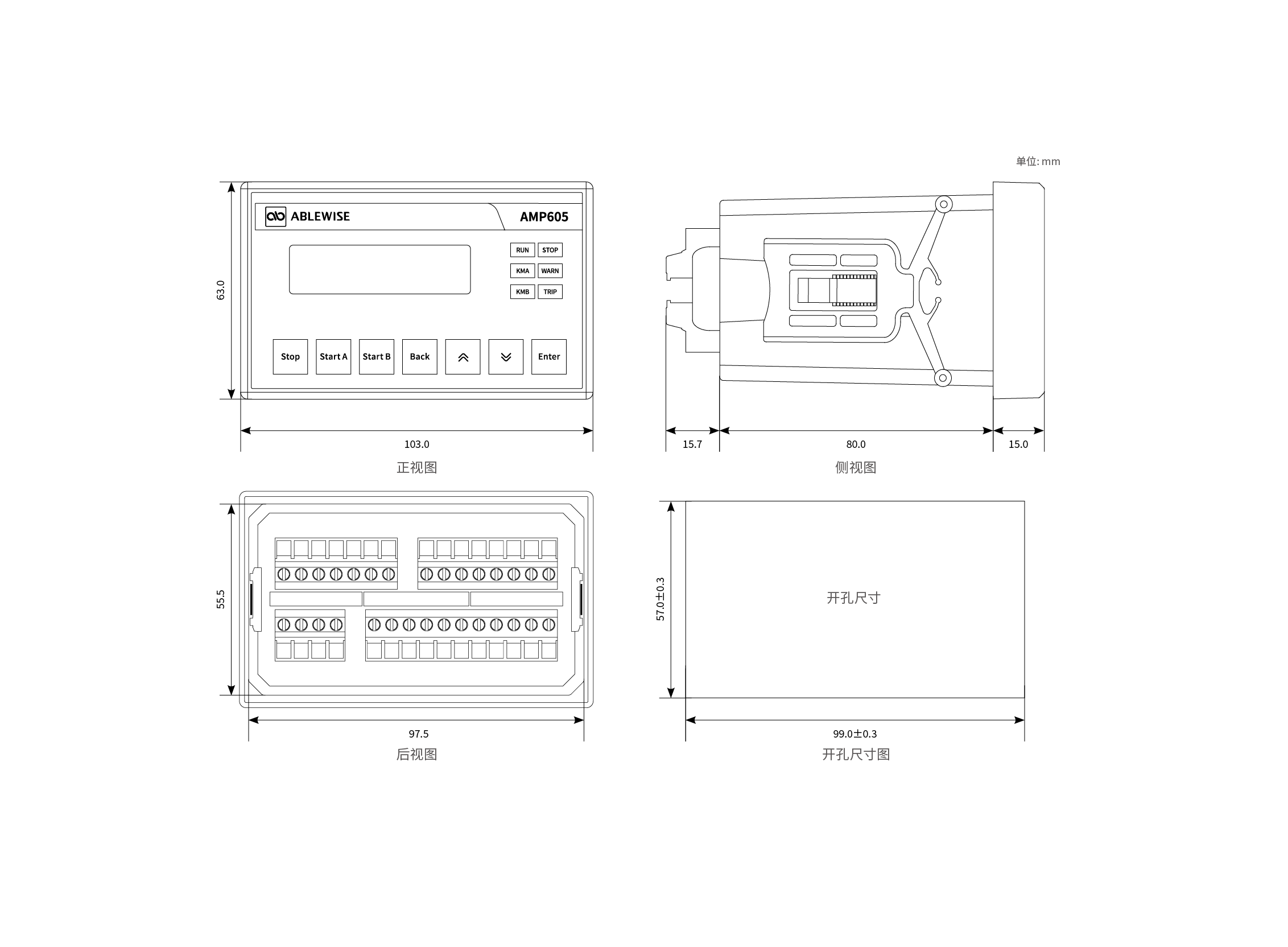

外形尺寸

AMP605 智能电动机保护控制器订货说明

选型类别	可选代码
型号选项	空：标准型；A：增强型
电流互感器额定电流	5A、6.3A、25A、100A、250A、400A、630A、800A

注：本保护器分为标准型和增强型，增强型的升级点在于抗晃电再启动功能以及AO模拟量输出功能。

AMP605 订货PN明细

订货PN	选型代号	功能说明
071980005	AMP605-5A	AMP605本体一台，配套aCT-MP-5A(订货PN:079991121)，电动机额定电流区间2A~5A 三相电流互感器1台
071980006	AMP605-6.3A	AMP605本体一台，配套aCT-MP-6.3A(订货PN:079991122)，额定电动机额定电流区间2A~6.3A 三相电流互感器1台
071980007	AMP605-25A	AMP605本体一台，配套aCT-MP-25A(订货PN:079991123)，电动机额定电流区间6.3A~25A 三相电流互感器1台
071980008	AMP605-100A	AMP605本体一台，配套aCT-MP-100A(订货PN:079991124)，电动机额定电流区间25A~100A 三相电流互感器1台
071980009	AMP605-250A	AMP605本体一台，配套aCT-MP-250A(订货PN:079991125)，电动机额定电流区间65A~250A 三相电流互感器1台
071980010	AMP605-400A	AMP605本体一台，配套aCT-MP-400A(订货PN:079991126)，电动机额定电流区间100A~400A 三相电流互感器1台
071980011	AMP605-630A	AMP605本体一台，配套aCT-MP-630A(订货PN:079991127)，电动机额定电流区间150A~630A 三相电流互感器1台
071980012	AMP605-800A	AMP605本体一台，配套aCT-MP-800A(订货PN:079991128)，电动机额定电流区间200A~800A 三相电流互感器3台
071980013	AMP605A-5A	AMP605本体一台，配套aCT-MP-5A(订货PN:079991121)，电动机额定电流区间2A~5A 三相电流互感器1台
071980014	AMP605A-6.3A	AMP605本体一台，配套aCT-MP-6.3A(订货PN:079991122)，电动机额定电流区间2A~6.3A 三相电流互感器1台
071980015	AMP605A-25A	AMP605本体一台，配套aCT-MP-25A(订货PN:079991123)，电动机额定电流区间6.3A~25A 三相电流互感器1台
071980016	AMP605A-100A	AMP605本体一台，配套aCT-MP-100A(订货PN:079991124)，电动机额定电流区间25A~100A 三相电流互感器1台
071980017	AMP605A-250A	AMP605本体一台，配套aCT-MP-250A(订货PN:079991125)，电动机额定电流区间65A~250A 三相电流互感器1台
071980018	AMP605A-400A	AMP605本体一台，配套aCT-MP-400A(订货PN:079991126)，电动机额定电流区间100A~400A 三相电流互感器1台
071980019	AMP605A-630A	AMP605本体一台，配套aCT-MP-630A(订货PN:079991127)，电动机额定电流区间150A~630A 三相电流互感器1台
071980020	AMP605A-800A	AMP605本体一台，配套aCT-MP-800A(订货PN:079991128)，电动机额定电流区间200A~800A 单相电流互感器3台

注：电流互感器出厂默认标记1m线，如需3m或者更长线请联系工厂。

CTZ6系列剩余电流互感器订货说明

（当选择剩余电流保护功能时需选配剩余电流互感器，测量范围为0-1500mA，其具体参数详见产品折页）

订货PN	选型代号	电动机额定电流区间
079990331	CTZ6-032	0~63A
079990332	CTZ6-045	0~100A
079990333	CTZ6-065	0~250A
079990334	CTZ6-080	0~315A
079990335	CTZ6-105	0~630A
