| 功能 |
参数 |

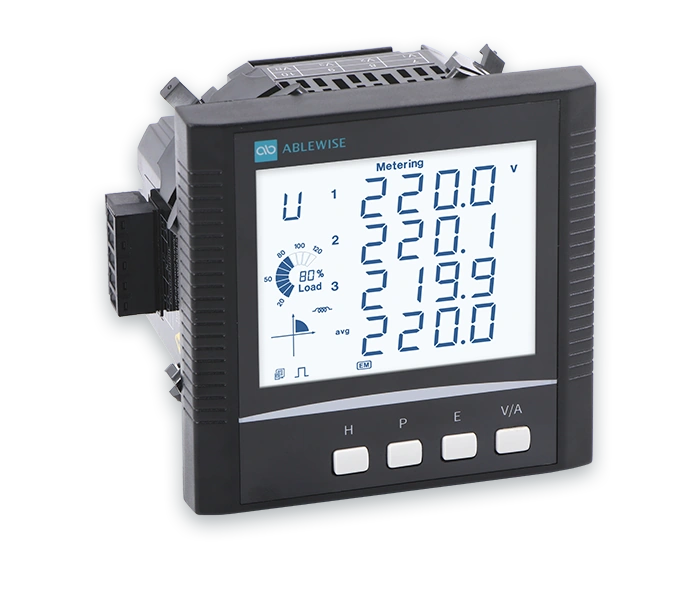

AVM230 |
| 实时测量值 |
相 电 压 |
Ua,Ub,Uc,Ulnavg |
● |
| 线 电 压 |
Uab,Ubc,Uca,Ullavg |
● |
| 电 流 |
la,Ib,Ic,In,Itot,lavg |
● |
| 有功功率 |
Pa,Pb,Pc,P |
● |
| 无功功率 |
Qa,Qb,Qc,Q |
● |
| 视在功率 |
Sa,Sb,Sc,S |
● |
| 功率因数 |
PFa,PFb,PFc,PF |
● |
| 负载性质 |
L/C/R |
● |
| 频率 |
F |
● |
| 电 能 |
有功电能 |
Ep imp,Ep exp,Ep,Ep net |
● |
| EpQ1,EpQ2,EpQ3,EpQ4 |
● |
| 无功电能 |
Eqimp,Eq exp,Eq,Eq net |
● |
| EqQ1,EqQ2,EqQ3,EqQ4 |
● |
| 视在电能 |
Es imp,Es exp,Es,Es net |
● |
| EsQ1,EsQ2,EsQ3,EsQ4 |
● |
| 单相有功电能 |
Ep impa,Ep expa,Epimpb,Epexpb,Epimpc,Epexp c |
● |
| 单相无功电能 |
Eqimpa,Eq exp a,Eq impb,Eq expb,Eq impc,Eq exp c |
● |
| 单相视在电能 |
Esimpa,Es expa,Esimp b,Es exp b,Es impc,Es expc |
● |
| 需 量 |
电流需量，电流预测需量 |
la_Dmd,Ib_Dmd,Ic_Dmd,IN_Dmd,la_Pre_Dmd,Ib_Pre_Dmd,Ic_Pre_Dmd,IN_Pre_Dmd |
● |
| 功率需量，功率预测需量 |
P_Dmd,Q_Dmd,S_Dmd,P_Pre_Dmd,Q_Pre_Dmd,S_Pre_Dmd |
● |
| 时 钟 |
实时时钟 |
年、月、日、时、分、秒 |
● |
| 时 间 |
运行小时数 |
Hour |
● |
| 负载小时数 |
Hour |
● |
| 自动接线判断 |
电压、电流接线 |
电压、电流各相缺相、错相等错误提示 |
● |
| 电力品质 |
电压不平衡度 |
U_unbl |
● |
| 电流不平衡度 |
I_unbl |
● |
| 电压谐波畸变率及其奇偶畸变率 |
THD_U1,THD_U2,THD_U3 |
● |
| 电流谐波畸变率及其奇偶畸变率 |
THD_I1,THD_I2,THD_13,THD_IN |
● |
| 电压、电流各次谐波含有率 |
2~63次各次谐波含有率 |
● |
| 电压波峰系数 |
Crest Factor |
● |
| 电压电话干扰系数 |
THFF |
● |
| 电流K系数 |
K Factor |
● |
| 序分量 |
电压、电流序分量 |
正序，负序，零序 |
● |
| 相 角 |
电压相角，电流相角 |
Voltage Phase Angle,Current Phase Angle |
● |
| 最值统计 |
当前最大值最小值统计和时间标签 |
各相/线电压，各相电流，系统有功/无功/视在功率，功率因数，频率，电压/电流不平衡度，各相(线)电压畸变率，各相电流畸变率，三相电流需量，系统有功/无功/视在需量 |
● |
| 报 警 |
越限报警记录 |
频率，各相电压，三相电压平均值，各线电压，线电压均值，各相电流，电流均值，中线电流，电流总值，各相有功/无功/视在功率，三相总有功/总无功/总视在功率，各相功率因数，三相总功率因数,电压/电流不平衡度，负载性质，有功/无功/视在功率需量，三相电流/中线电流需量，电压/电流谐波畸变率，逆相序 |
● |
| 电能质量事件记录 |
发生的电能质量事件和时间标签 |
电压暂降、过流、失压、电压/电流相序错误 |
|
| 数据记录 |
数据记录1 |
频率，各相电压，三相电压平均值，各线电压，线电压均值，各相电流，电流均值，中线电流，各相有功/无功功率，三相总有功/总无功功率，各相视在功率，三相总视在功率，各相功率因数，三相总功率因数，电压/电流不对称度，负载性质，各种电能，各相(线)电压/电流谐波畸变率及其平均值，各相电压奇谐波畸变率，各相电压偶谐波畸变率，各相电压波峰系数，各相电压电话干扰系数，各相电流K系数，各相电压序分量，各相电流序分量，电压/电流相角，各个DI记录的脉冲个数，有功/无功/视在功率需量及各相电流需量 |
● |
| 数据记录2 |
| 存储空间 |
数据容量 |
字节数 |
2M |
| 分时计量 |
电能和最大需量 |
4费率，分时段计量各种有功、无功、视在的电能和最大需量 |
● |
| 夏令时功能 |
夏令时时间自动调整 |
● |
| 十年节假日自动切换 |
多达十年的节假日设定 |
● |
| I0选项 |
扩展I/O模块 |
4DI,2RO |
◎ |
| SOE记录 |
对4DI状态变化进行记录 |
◎ |
| 通 信 |
RS485接口(标配) |
Modbus-RTU通讯协议 |
● |
| 第二路RS485(扩展通讯模块) |
Modbus-RTU通讯协议 |
◎ |
| 网络和蓝牙(扩展通讯模块) |
Modbus-TCP协议，2路RJ45网口，蓝牙(BLE4.2) |
◎ |
| 显示方式 |
大屏幕高清晰液晶(LCD)显示或导轨安装型(DIN Rail) |
◎ |

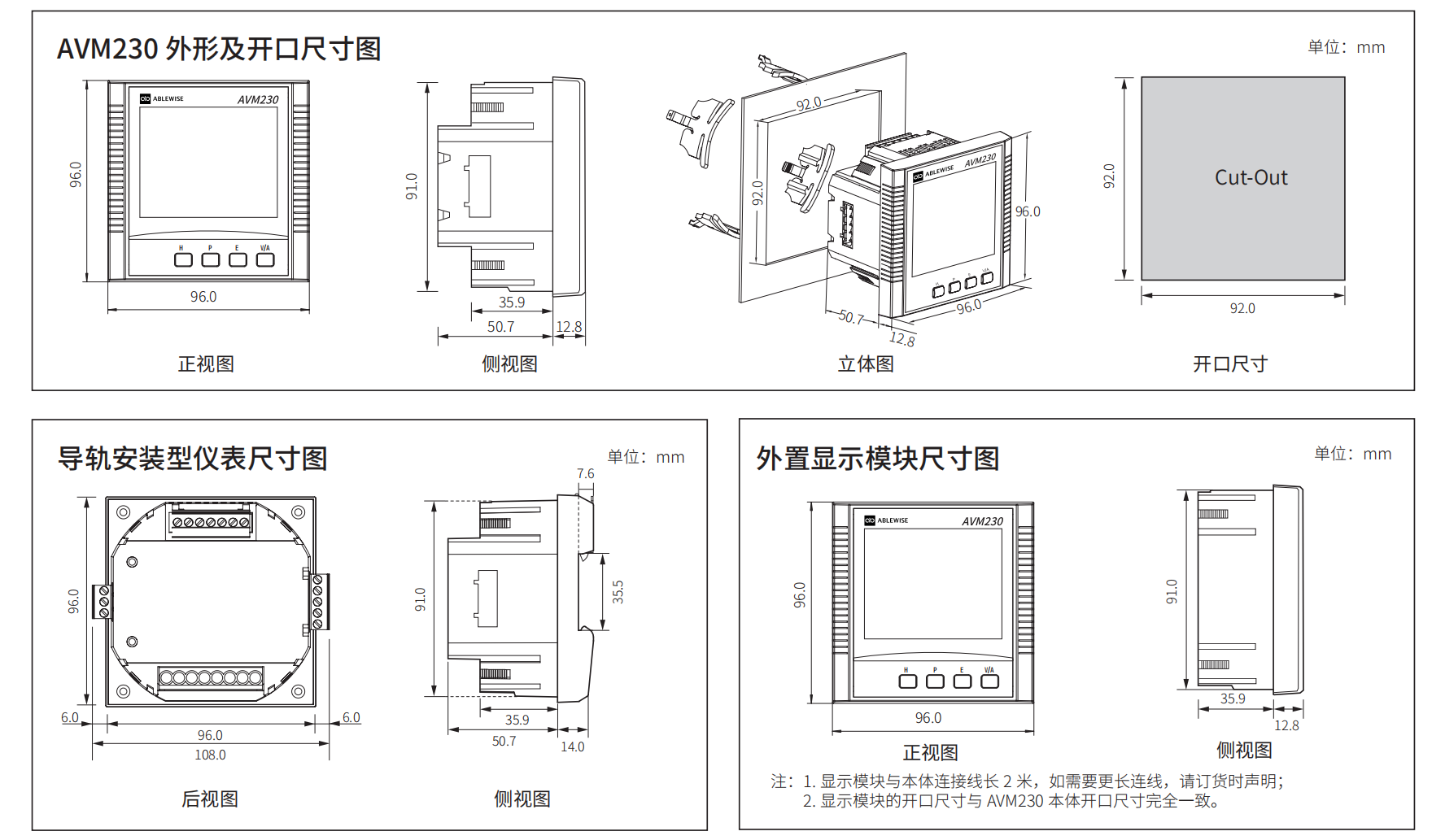

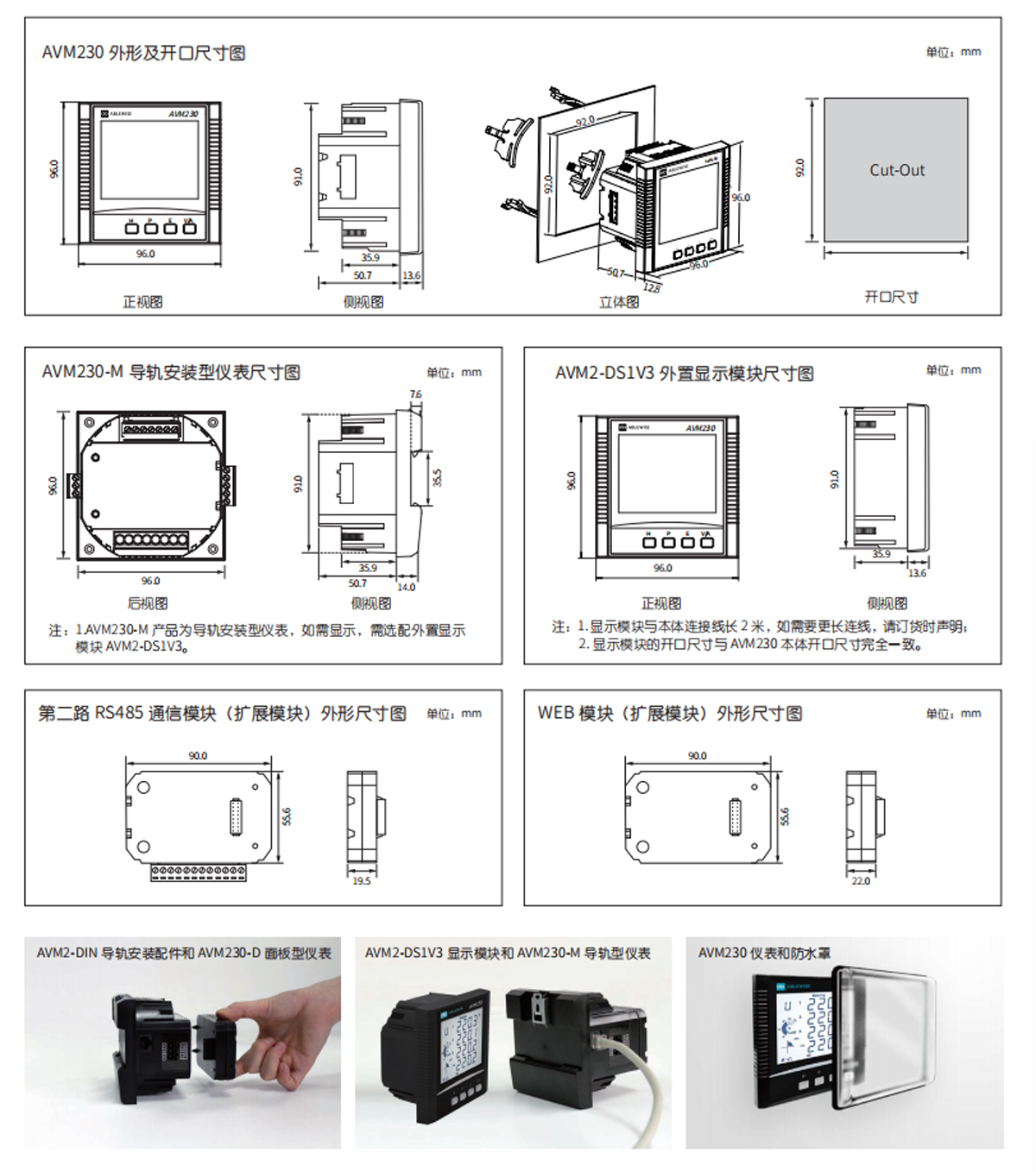

| 外形尺寸 |
96×96×64.3mm(开口尺寸：92×92mm) |
