| 参数名称 | 参数描述 | ||
| 技术参数 | 额定输入电压 | 380V±20% | |
| 频率 | 50Hz/60Hz±5% | ||
| 接线方式 | 三相三线/三相四线 | ||
| 电路拓扑 | 三电平拓扑 | ||
| 控制方式 | 开环控制 | ||
| 谐波补偿范围 | 2~50次谐波 | ||
| 谐波分阶次补偿 | 各阶次谐波补偿可分别设定 | ||
| 谐波补偿效率 | 补偿效率可达97%以上 | ||
| 无功功率补偿 | 可设定无功功率补偿，补偿范围-1～+1可调 | ||
| 不平衡补偿 | 可设定补偿中性线不平衡谐波电流，基波电流，使三相达到平衡 | ||
| 输出电流限定 | 自动限定输出电流在滤波器额定容量内 | ||
| 全响应时间 | <10ms | ||
| 快速响应时间 | <50μs | ||
| 系统功耗 | ≤2.5% | ||
| 开关频率 | 20KHz | ||
| 控制器 | DSP | ||
| 单机最大容量 | 100A | ||
| 监控语言 | 中英双语 | ||
| 通讯方式 | 标准RS485、RJ45,采用Modbus通讯协议 | ||
| 颜色 | 黑色、银白色 | ||
| 机箱防护等级 | IP20(标准品) | ||
| 冷却方式 | 智能风冷 | ||
| 噪声指标 | <60dB | ||
| HMI控制器 | 7英寸触摸屏 | ||
| 环境要求指标 | 设备存储温度 | -20℃~+70℃ | |
| 设备工作温度 | -10～50℃ | ||
| 相对湿度 | ≤95%,无凝霜 | ||
| 安装海拔高度 | ≤1000m额定容量，>1000m时降容使用 | ||

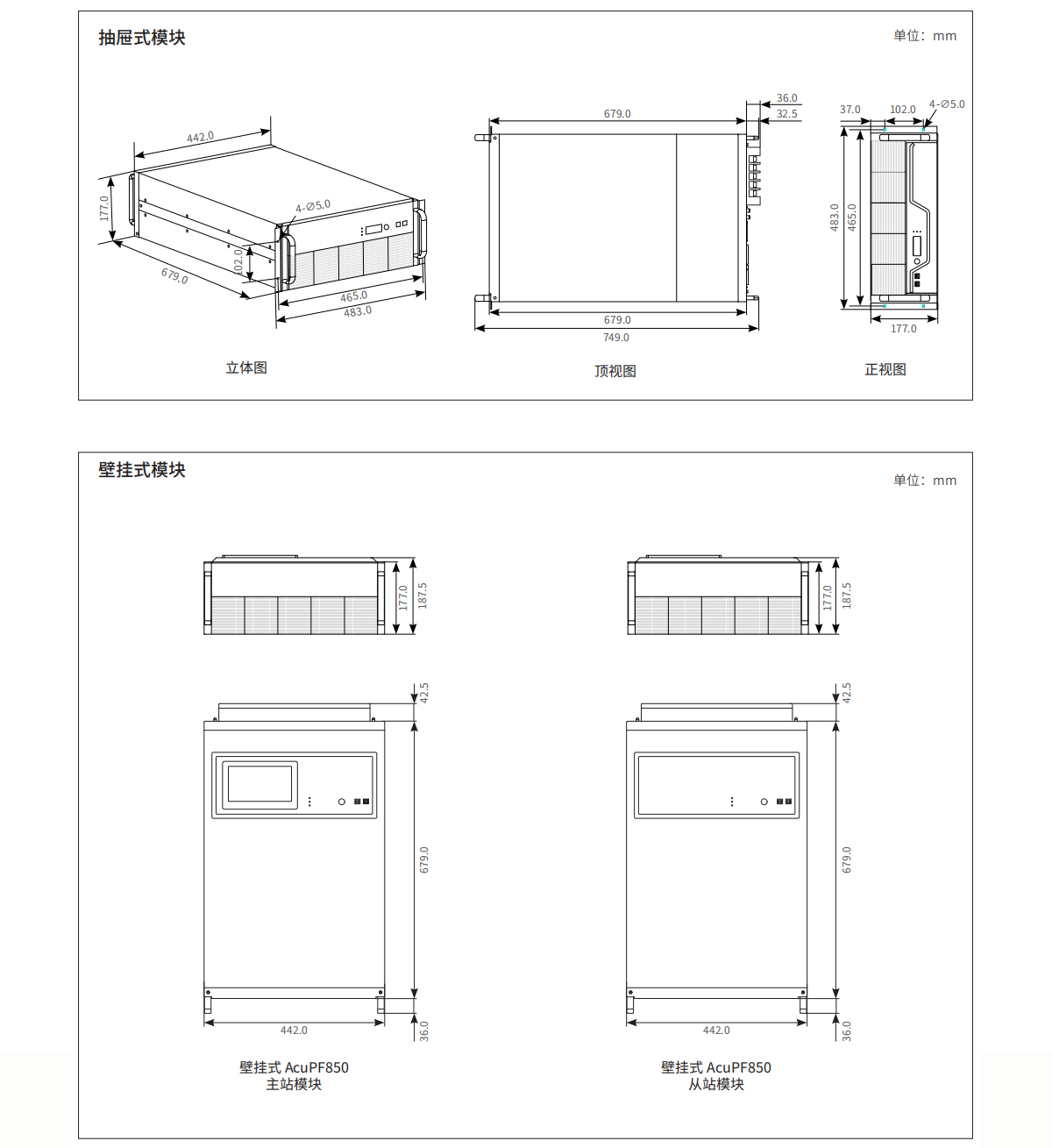

| 机械特性 | 尺寸(宽×深×高) | 抽屉式 | 422×697×177mm |
| 壁挂式 | 422×697×177mm | ||
| 净重 | 抽屉式 | 50kg | |
| 壁挂式 | 55kg | ||
| 遵循标准 | JGT 417-2013 | ||
| 选型类别 | 订货代码 | 说明 |
|---|---|---|
| 滤波器型号 | A | 具有电流测量信号输入接口 |
| B | 不具有电流测量信号输入接口 | |
| 空白 | 无选型 | |
| 额定电流 | 50 | 50A |
| 100 | 100A | |
| 200 | 200A | |
| 300 | 300A | |
| 400 | 400A | |
| 500 | 500A | |
| 600 | 600A | |
| 接线方式 | 3W | 三相三线 |
| 4W | 三相四线 | |
| 结构形式 | C1 | 抽屉式模块 |
| C2 | 抽屉式机柜 | |
| H | 壁挂式 |
选型示例：AcuPF 850-200-4W-C2
| 订货型号 | 描述 | PN |
|---|---|---|
| AcuPF850A-50-4W-C1 | 50A抽屉式APF模块，带电流检测接口 | 071050041 |
| AcuPF850B-50-4W-C1 | 50A抽屉式APF模块，无电流检测接口 | 071050035 |
| AcuPF850A-50-4W-H | 50A壁挂式APF模块，带电流检测接口 | 071050034 |
| AcuPF850A-100-4W-C1 | 100A抽屉式APF模块，带电流检测接口 | 071050027 |
| AcuPF850B-100-4W-C1 | 100A抽屉式APF模块，无电流检测接口 | 071050028 |
| AcuPF850A-100-4W-H | 100A壁挂式APF模块，带电流检测接口 | 071050032 |
| AcuPF850B-100-4W-H | 100A壁挂式APF模块，无电流检测接口 | 071050033 |
| AcuPF850A-100-3W-C1 | 三相三线100A抽屉式APF模块，带电流检测接口 | 071050044 |
| AcuPF850B-100-3W-C1 | 三相三线100A抽屉式APF模块，无电流检测接口 | 071050045 |
