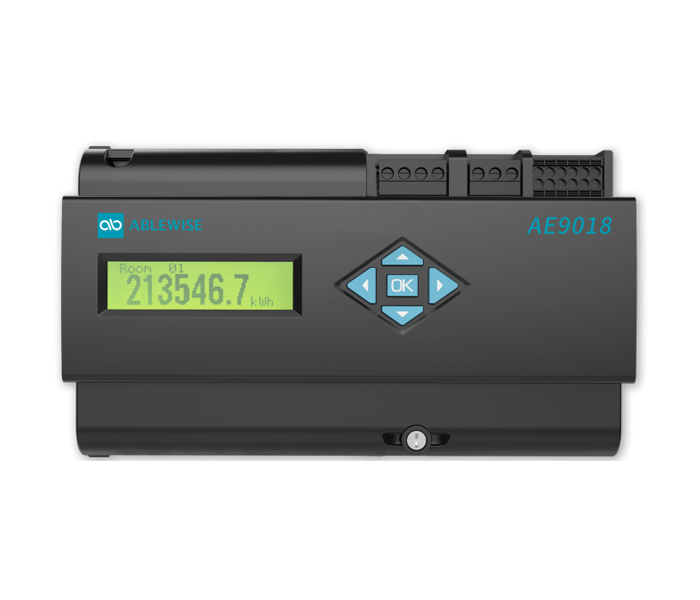

多用户智能电表

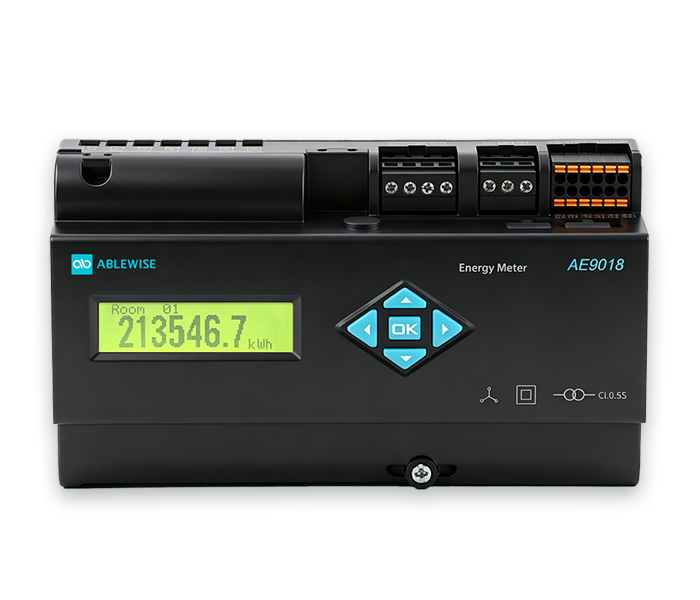

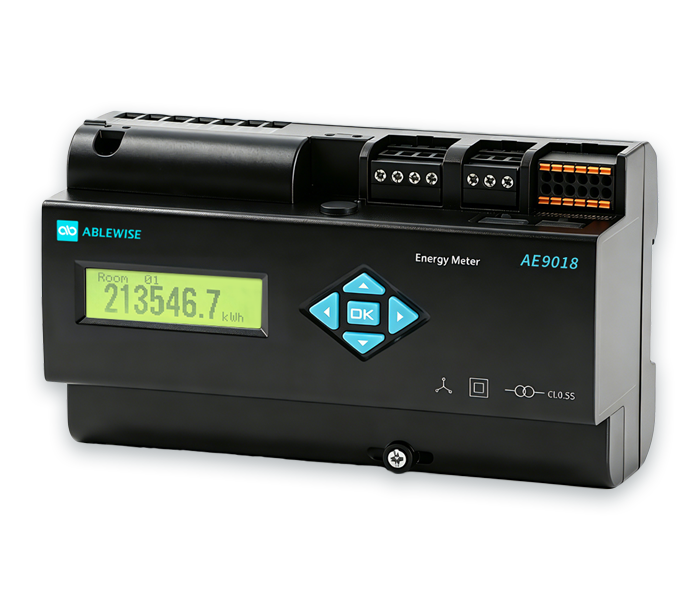

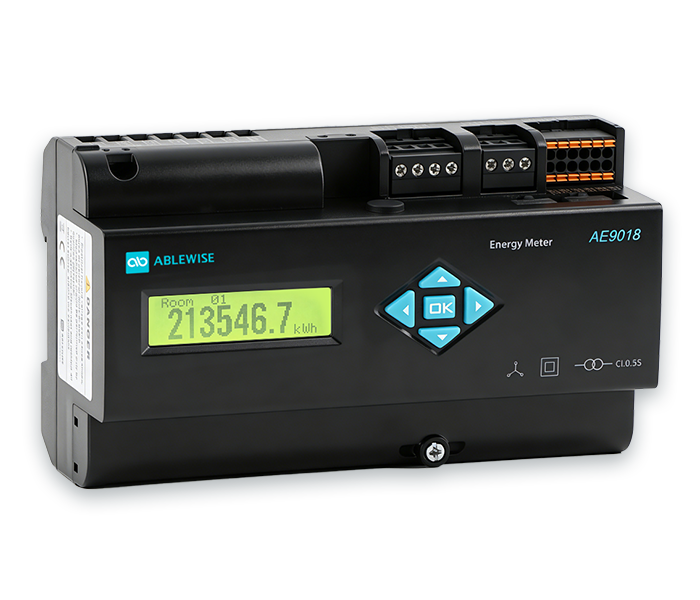

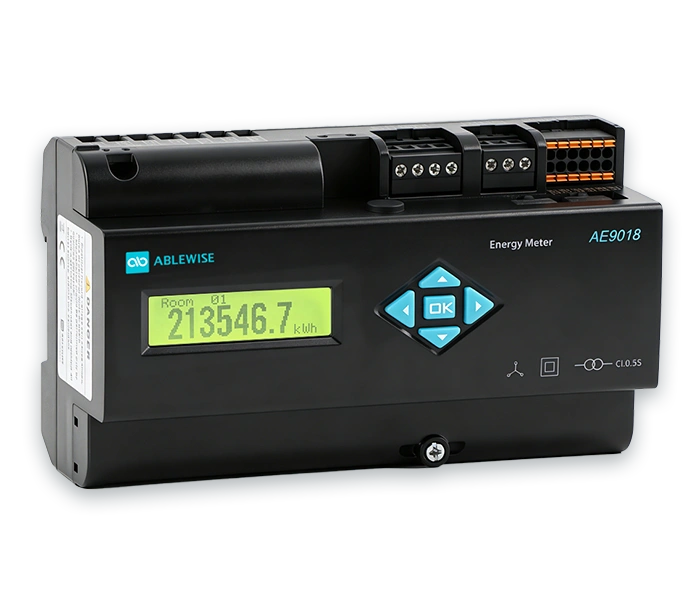

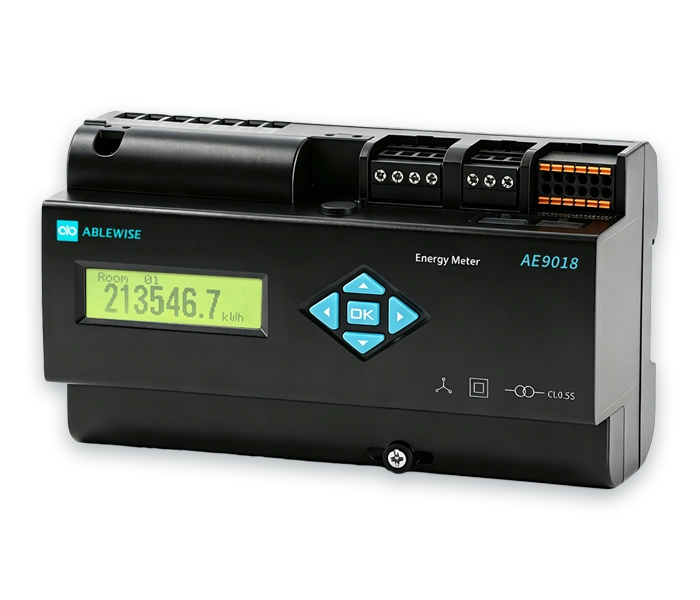

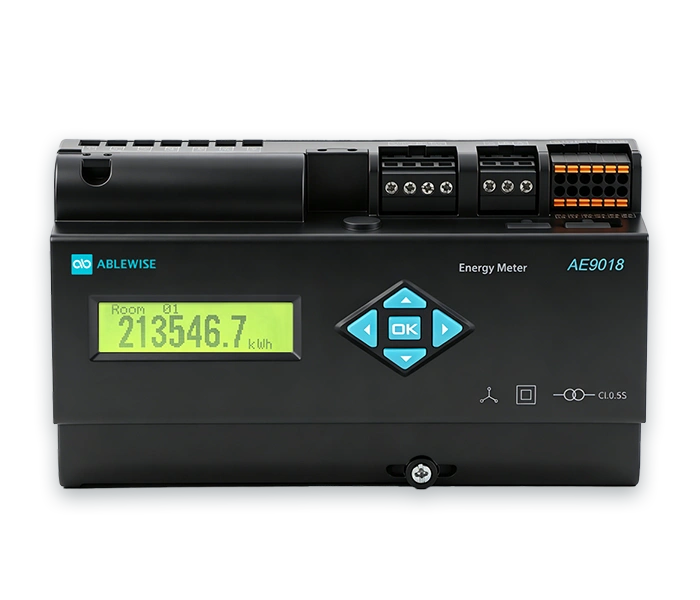

AE9018

多用户智能电表

AE9018 系列多回路智能表是用于配电箱进、出线或配电柜出线的计量、费控、能源管理应用的高性价比产品方案，与单回路方案比具有综合造价低、占用空间小、通讯组网方便、接线方便的诸多优势，该产品集成了多达 18 路单相（或 6 路三相）的电能计量、参数测量和电能质量监测功能，非常适合大型商业设施、公寓宿舍、工业企业以及住宅的能源管理应用。产品具备 RS485 通讯接口、以太网接口和 WIFI 接口，可以便捷地接入智能能源管理系统，产品还有丰富的 IO 接口，支持水、气表的脉冲输入，非常适合综合能源抄表应用。

联系我们

资料下载

购买链接

功能列表

功能名称	功能规格	参数	AE9018	AE9018-P
实时测量	电压	进线	●	●
	电流	进线及各户	●	●
	有功功率	进线及各户	●	●
	无功功率	进线及各户	●	●
	视在功率	进线及各户	●	●
	频率	进线	●	●
	功率因数	进线及各户	●	●
	负载性质	进线及各户	●	●
电能	有功电能	进线及各户	●	●
	无功电能	进线及各户	●	●
	视在电能	进线及各户	●	●
需量	电流需量、峰值需量	进线及各户	●	●
	功率需量、峰值需量	进线及各户	●	●
	月度最大需量	进线及各户	●	●
分时计量	有功电能	4费率，进线及各户	●	●
	夏令时
	十年节假日
报警	参量越限报警	进线及各户	●	●
预付费	网络充值，驱动费控模块			●
电能质量分析	谐波分析	电压、电流谐波畸变率	●	●
		2～31次谐波	●	●
		电流KF	●	●
		电压CF	●	●
	不平衡度	电压、电流不平衡度	●	●
	电能质量事件记录	电压暂升、暂降、电流过流事件记录，可触发录波	●
数据记录	3组设定，实时量、电能量、状态量等	8M存储	●
波形记录	电能质量事件触发录波	3路电压、18路电流，故障点前后各4个周波	●
	DI变位触发录波
	手动录波
时钟	实时钟	计时误差小于0.5秒/天	●
IO选项	6DO	电能脉冲输出/秒脉冲/需量周期结束	●	●
	18DI	数字量输入/脉冲输入	●	●
	2RO	遥控、报警输出	●	●
通讯	RS485接口	Modbus-RTU,波特率1200～38400bps	●	●
显示方式	图形LCD液晶显示

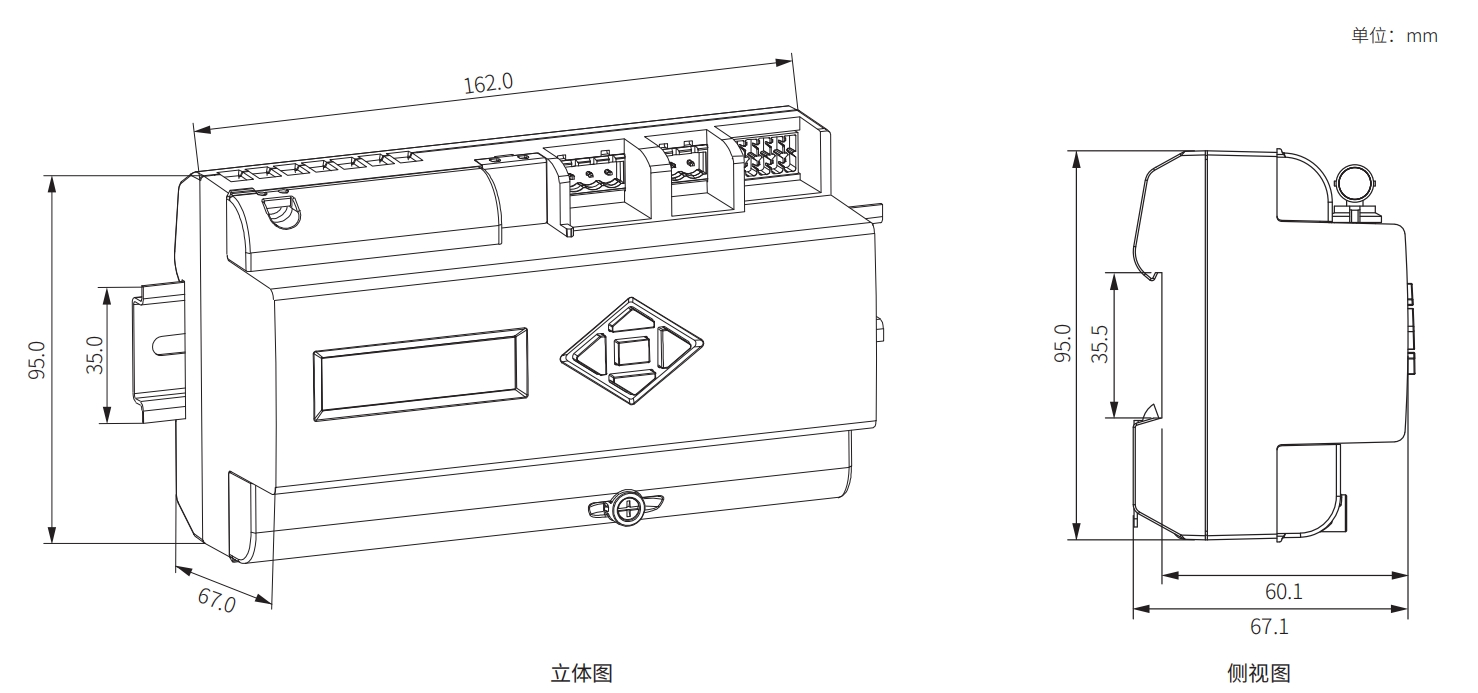

外形尺寸	162×95×67mm
●固有功能；◎ 选配功能；空白无此功能

功能概述

高精度：有功电能 0.2S 级，符合 IEC 62053-22、GBT 17215.322-2008 等电能表标准。通过加拿大 MC 计量认证。为计量计费提供精准的手段

支持分时复费率功能：14 时区、14 时段、4 费率，支持周休和假日设定，多达十年节假日设定

多功能：产品除基本测计量外还具有电能质量监测分析、越限报警、电能质量事件记录等高级应用功能，满足精细化能源管理需求

适用各种场景的接线条件：产品支持单相负荷、三相负荷、单三负荷、两元件负荷等多种负荷类型，满足全球各地用电环境的接入需求

接线方便：独有的 SnapOn CT 技术减少极性误差以及安装及维护时间。提供极性、相位的设定，可以带电状态调整接线错误

通讯组网方便：以太网、WiFi、RS485 等多种通讯组网方式

占用空间小：9mm/ 路，约是单回路产品的一半。节省空间等于节省造价
